Miten luetaan merikarttaa? Kattava opas merimerkkeihin ja navigointiin

Merikartan lukeminen tarkoittaa elektronisen tai paperisen merikartan tulkitsemista, jotta veneen sijainti, turvallinen reitti ja vedenalaiset vaarat voidaan tunnistaa. Merikartta sisältää symboleja syvyyksistä, väylistä, merimerkistä ja esteistä, joiden ymmärtäminen on välttämätöntä turvalliselle navigoinnille. Suomen saaristossa, jossa matalikot ja kapeat väylät ovat yleisiä, merikarttojen oikea tulkinta on elintärkeä taito jokaiselle veneilijälle.

Moderni navigointi perustuu yhä useammin elektronisiin Navionics-karttoihin ja karttaplottereihin, mutta perusperiaatteet ovat samat riippumatta siitä, käytetäänkö paperista rannikkokarttaa, järvikarttasarjaa vai digitaalista karttakorttia. Tämä opas käy läpi kaikki tärkeimmät merikartan elementit ja opettaa tulkitsemaan niitä käytännön tilanteissa.

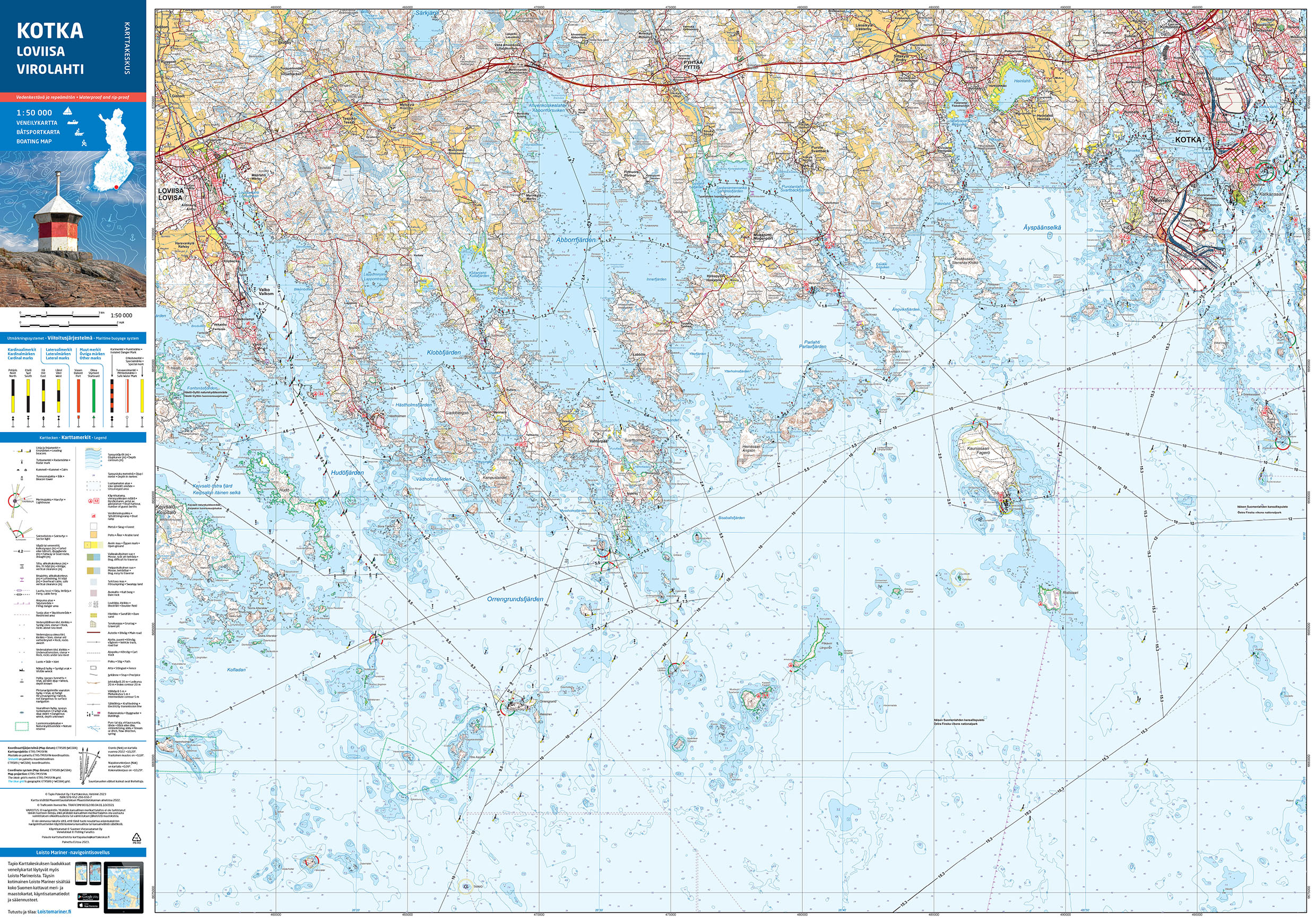

Merikarttojen perustyypit Suomessa

Suomen vesialueilla käytetään useita erilaisia merikarttoja eri tarkoituksiin. Kartan valinta riippuu navigointialueesta, veneen koosta ja purjehduksen luonteesta.

Elektronisissa kartoissa, kuten Navionics Suomi -kartoissa, kaikki nämä tasot ovat yhdessä karttapaketissa. Karttaplotteri vaihtaa automaattisesti yksityiskohtaisempaan näkymään, kun zoomaat lähemmäs tai kun nopeus hidastuu esimerkiksi satamaan tultaessa.

Merikarttamerkit ja värikoodit – perustulkinta

Merikartan värit ja symbolit noudattavat kansainvälistä IALA-järjestelmää (International Association of Marine Aids to Navigation and Lighthouse Authorities), joten perusperiaatteet ovat samat ympäri maailmaa. Suomessa käytetään IALA A -järjestelmää, jossa esimerkiksi punainen sivumerkki sijaitsee väylän vasemmalla puolella sisään tultaessa.

Värikoodit merikartalla

●       Vaihtelee kartasta riippuen ja voi olla päin vastoin- Sininen väri: Vettä, jonka syvyys on riittävä navigointiin. Mitä tummempi sininen, sitä syvempi vesi. Vaaleammat siniset alueet osoittavat matalampia vesiä.

●       Vaihtelee kartasta riippuen ja voi olla päin vastoin- Valkoinen/vaaleansininen alue: Matala vesi (tyypillisesti alle 2–5 metriä syvyyttä). Nämä alueet vaativat tarkkuutta ja matalasyväisempää kulkua.

●       Vihreä tai keltainen: Kuiva maa tai vedenrajassa oleva alue (esim. saareke tai niemenkärki).

●       Punainen tai magenta: Vaara-alue, navigointikieltoalue tai valopoiju. Magenta väri korostaa navigoinnin kannalta kriittisiä kohteita.

●       Violetti (magenta) ympyrät ja sektorit: Majakan tai navigointivalon valokenttä. Violetti sektori näyttää, missä suunnassa majakka näkyy ja minkä värinen valo on.

Värikoodien ymmärtäminen on ensimmäinen askel kohti turvallista navigointia. Kun karttaa katsoo ensimmäistä kertaa, sininen ja valkoinen alue kertovat heti, missä voi turvallisesti kulkea ja mistä on syytä pysyä kauempana.

Yleisimmät merimerkkien selitykset kartalla

Merimerkit ovat fyysisiä rakenteita – poijuja, viittoja ja majakkoja – jotka ohjaavat veneilijää turvallisella reitillä. Kartalla ne näkyvät symbolien avulla, ja jokainen symboli kertoo merkin tyypin, värin ja mahdollisen valon.

Kun purjehduskaudella liikut Suomen saaristossa, tulet kohtaamaan useimmiten punaisia ja vihreitä sivumerkkejä, jotka muodostavat “reunuksen” väylille. Nyrkkisääntö (IALA A) on: punaista vasemmalla, vihreää oikealla, kun tulet sisään satamaan tai syvemmälle sisävesille. Kun lähdet takaisin avomerelle, värit vaihtuvat: vihreä tulee vasemmalle ja punainen oikealle.

Merimerkkien tulkinta on kuin tien liikennemerkkien lukemista – kun ymmärrät peruslogiikan, navigointi muuttuu intuitiiviseksi. Punainen ja vihreä sivumerkki muodostavat turvallisen kulkuväylän reunat, ja kun näet turvavesimerkin, tiedät olevasi keskellä turvallista aluetta.

Syvyyskäyrät ja matalikoiden tunnistaminen

Syvyyskäyrät (isobatit) ovat merikartan tärkeimpiä elementtejä. Ne yhdistävät saman syvyyden pisteitä ja muodostavat viivoja, jotka kuvaavat merenpohjan topografiaa. Mitä tiheämmässä syvyyskäyrät ovat, sitä jyrkempi merenpohja on.

Syvyyslukujen tulkinta

Kartalla näkyvät syvyysluvut ilmoittavat metrejä keskivedenkorkeudesta (MW). Suomessa käytetään teoreetista keskivedenkorkeuslinjaa (MW), johon kaikki syvyydet on sidottu. Käytännössä tämä tarkoittaa, että todellinen syvyys voi vaihdella 20–50 cm riippuen tuulen suunnasta, ilmanpaineesta ja vuodenajasta.

●       Tummalla korostetut syvyysluvut: Nämä ovat turvallisia syvyyksiä kyseisellä alueella. Esimerkiksi 5,0 tarkoittaa viittä metriä.

●       Syvyyskäyrät 5 m, 10 m, 20 m: Useimmissa rannikkokartoissa tärkeimmät syvyyskäyrät on korostettu paksummalla viivalla. 5 metrin käyrä on usein kriittinen matalasyväisille veneille.

●       Matalikoiden merkinnät: Jos kartalla lukee esimerkiksi 1,2 tai 0,5, kyseessä on matala kohta, joka voi olla vaarallinen. Usein nämä on merkitty lisäksi keltaisella tai vihreällä värillä.

Käytännön esimerkki: Jos veneesi syväys on 1,5 metriä, sinun on vältettävä kaikkia alueita, joissa syvyys on alle 2,0–2,5 metriä. Tämä antaa riittävän turvavälin pohjaan, erityisesti aallokossa tai epätasaisella pohjalla.

Turvavälien laskeminen

Turvaväli (Under Keel Clearance, UKC) on tärkeä navigoinnin peruskäsite. Se tarkoittaa vähimmäisetäisyyttä veneen pohjan ja merenpohjan välillä. Yleinen nyrkkisääntö on:

●       Normaaleissa olosuhteissa: 0,5–1,0 metriä turvaväliä syväyksen päälle.

●       Aallokossa tai kovassa tuulessa: 1,0–1,5 metriä turvaväliä, koska vene voi osua aaltokuvussa pohjaan.

●       Tuntemattomalla alueella: Suosi vähintään 2 metrin turvaväliä, kunnes olet varma reitistä.

Jos veneesi syväys on 1,5 metriä ja haluat 1,0 metrin turvavälin, sinun on pysyttävä vähintään 2,5 metrin syvyydessä (1,5 m + 1,0 m = 2,5 m). Matalikoiden lähellä on aina syytä hidastaa ja seurata kaikuluotainta, jos sellainen on käytössä.

Väylät ja niiden merkitseminen kartalla

Väylät ovat turvallisia kulkureittejä, joiden reunat on merkitty merimerkeillä. Kartalla väylät näkyvät usein magentavärisinä katkoviivoina, jotka yhdistävät kääntymiä ja ohjaavat veneilijää turvallista reittiä.

Väylämerkkien ymmärtäminen

Suomessa väylät on merkitty IALA A -järjestelmän mukaan:

●       Punainen sivumerkki vasemmalla: Kun saavut satamaan tai kuljet syvemmälle sisävesille, pidä punainen merkki vasemmalla puolellasi.

●       Vihreä sivumerkki oikealla: Vastaavasti vihreä merkki jää oikealle, kun liikut sisään päin.

●       Väylän leveys: Kartalla väylän leveys on usein merkitty, esimerkiksi 50 m tai 100 m. Kapeilla väylillä on pysyttävä tarkasti merkityllä alueella.

Käytännössä navigointi väylällä tarkoittaa, että seuraat magentaviivaa kartalla ja pidät veneen näiden viittojen välissä. Modernit karttaplotterit näyttävät veneen sijainnin reaaliajassa, joten näet heti, jos ajaudut liian lähelle väylän reunaa.

Väylien nimet ja tunnukset

Jokaisella väylällä on nimi ja mahdollisesti numero. Esimerkiksi "Helsingin väylä nro 1" tai "Turun saariston väylä". Nämä nimet helpottavat reitin suunnittelua ja kommunikointia muiden veneilijöiden kanssa VHF-radiossa.

Majakat, sektoriloistot ja navigointivalot

Majakat ja loistot ovat tärkeitä apuvälineitä erityisesti yöllä ja huonossa näkyvyydessä. Kartalla ne on merkitty symbolein, jotka kertovat valon värin, välkytysrytmin ja kantaman.

Majakan symbolien tulkinta

Tyypillinen majakka kartalla näyttää tältä:

●       Symboli: Musta tai magenta ympyrä, josta lähtee violetteja sektoreita.

●       Valon väri: Esimerkiksi Fl(3)R 10s tarkoittaa punaista (R = Red) välkkyvää valoa, joka välkkyy kolmesti (3) 10 sekunnin välein.

●       Valokenttä: Violetti sektori näyttää, missä suunnassa majakka on näkyvissä. Jos olet sektorin sisällä, näet valon; jos olet sen ulkopuolella, et näe.

Käytännön esimerkki: Jos näet valkoisena vilkkuvan valon, joka välkkyy kaksi kertaa peräkkäin (Fl(2)W), voit tarkistaa kartalta, mikä majakka on kyseessä ja missä kohtaa väylää olet. Tämä on erityisen hyödyllistä yönavigaatiossa tai sumussa.

Sektoriloistot ja suuntamajakat

Sektoriloisto näyttää eri väristä valoa riippuen siitä, mistä kulmasta sitä katsot. Tyypillinen sektoriloisto voi näyttää:

●       Vihreää valoa: Olet väylän vasemmalla puolella (turvallinen alue).

●       Valkoista valoa: Olet väylän keskellä (ihanteellinen reitti).

●       Punaista valoa: Olet väylän oikealla puolella (vaara-alue tai matala vesi).

Suuntamajakat auttavat pitämään veneen oikealla linjalla kapeilla väylillä. Kun kaksi valoa on linjassa, olet oikealla kurssilla. Jos alimmainen valo näkyy vasemmalla, ohjaa oikealle; jos oikealla, ohjaa vasemmalle.

Satamakarttojen ja ankkuripaikkojen tulkinta

Satamakartat ovat erittäin yksityiskohtaisia karttoja, joissa näkyy sataman rakenteet, laitureiden sijainti, ankkuripaikat ja palvelut. Satamakartalla on usein seuraavat tiedot:

●       Laiturien syvyydet: Kunkin laiturialueen kohdalla on merkitty syvyys, esimerkiksi 3,5 m.

●       Ankkuripaikat: Merkitty symbolein, usein ⚓ tai "Ankkuri".

●       Palvelut: Kartalla voi olla symboleita polttoaineen tankkaukselle (⛽), vesipisteelle (????) tai sataman toimistolle.

●       Huoltoalueet: Alueet, joissa voi nostaa veneen vedestä tai tehdä huoltotöitä.

Kun saavut uuteen satamaan, satamakartalla voit suunnitella, mihin laituriin kiinnität veneen ja missä on lähimmät palvelut. Satamakirjat täydentävät karttoja tekstimuotoisella tiedolla palveluista, aukioloajoista ja yhteystiedoista.

Järvikarttojen erityispiirteet ja merkit

Järvikartat eroavat rannikkokartoista muutamalla tavalla:

●       Syvyyslukemat: Järvillä syvyydet ovat usein pienempiä ja vaihtelevat enemmän. Matalikoita voi olla yllättävissä paikoissa.

●       Uitot ja esteet: Järvikartalla voi olla merkintöjä uitosta, kalastusverkoista tai muista esteistä, jotka eivät ole pysyviä.

●       Saarten nimet: Järvikartalla saarten nimet ovat tärkeitä, koska ne auttavat paikantamaan itsensä, kun GPS-signaali voi olla epätarkempi metsäisillä alueilla.

●       Rantojen korkeuserot: Järvikartoilla voi olla tietoa rantojen korkeudesta merenpinnasta, mikä auttaa arvioimaan, onko alue sopiva ankkurointiin.

Järvinavigaatiossa on tärkeää tuntea alueen erityispiirteet. Esimerkiksi Saimaalla ja Päijänteellä on lukuisia saaria ja kapeita salmia, joissa väyliä ei aina ole merkitty yhtä selkeästi kuin rannikolla.

Elektronisten karttojen edut ja käyttö

Elektroniset karttakortit, kuten Navionics, C-MAP ja Garmin-kartat, ovat nykyään suosituin navigointitapa. Ne tarjoavat useita etuja perinteisiin paperikartoihin verrattuna:

●       Automaattinen päivitys: Kartat päivittyvät säännöllisesti, ja saat uusimmat väylämuutokset ja syvyystiedot.

●       Zoomaus ja yksityiskohdat: Voit zoomata kartalla lähemmäs ja nähdä tarkemmat yksityiskohdat satamista ja väylistä.

●       GPS-integraatio: Karttaplotteri näyttää veneen sijainnin reaaliajassa, kuljetun reitin ja arvioidun saapumisajan.

●       AIS-integraatio: Monissa karttaplottereissa voi näyttää muiden alusten sijainnit ja niiden kurssit kartalla.

●       Hälytykset ja varoitukset: Laite voi varoittaa, jos ajaudut liian lähelle matalikkoa tai poikkeaa määrätystä reitistä.

Elektronisissa kartoissa on usein myös lisätoimintoja, kuten sääennusteet, vuorovesitiedot ja yhteisöpohjaista tietoa satamista ja ankkuripaikoista. Esimerkiksi Navionics Boating -sovelluksessa käyttäjät voivat jakaa vinkkejä ja arvosteluita satamista, mikä auttaa muita veneilijöitä löytämään parhaat paikat.

Käytännön vinkit merikarttojen lukemiseen

Merikarttojen oppiminen vie aikaa, mutta nämä vinkit auttavat pääsemään alkuun:

1. Aloita tutulta alueelta: Harjoittele ensin omalla kotiväylälläsi tai tutuilla vesillä, jotta ymmärrät, miten kartta vastaa todellisuutta.
2. Vertaa karttaa ympäristöön: Kun näet merimerkin vedessä, tarkista se kartalta. Tämä auttaa ymmärtämään, miten symbolit vastaavat fyysisiä rakenteita.
3. Käytä karttaplotterinäkymää ja paperista karttaa rinnakkain: Elektroninen kartta on nopea, mutta paperinen kartta antaa paremman kokonaiskuvan alueesta.
4. Merkitse reitti etukäteen: Suunnittele reittisi kotona rauhassa ja merkitse tärkeät kääntymiset ja vaarakohdat. Tämä säästää aikaa ja vähentää stressiä vesillä.
5. Opi tunnistamaan kriittiset syvyydet: Jos veneesi syväys on 1,5 metriä, opettele tunnistamaan 2–3 metrin syvyyskäyrät nopeasti kartalta.
6. Käytä värejä hyväksi: Sininen = turvallinen, valkoinen/vaaleansininen = matala, magenta = tärkeä navigointikohde.

Paras tapa oppia merikarttojen lukemista on käytännön harjoittelu. Ota karttalyhennelmä mukaan veneeseesi ja vertaa sitä reaaliaikaisesti ympäristöön. Jokainen purjehdus on oppitunti, ja pian huomaat tulkitsevasi karttaa intuitiivisesti.

Yhteenveto: Merikartan lukemisen kultaiset säännöt

Turvallinen navigointi perustuu merikartan oikeaan tulkintaan. Kun ymmärrät värikoodit, merimerkit, syvyyskäyrät ja väylämerkinnät, navigointi muuttuu helpommaksi ja miellyttävämmäksi. Tässä tärkeimmät muistisäännöt:

●       Punainen vasemmalla, vihreä oikealla sisään tultaessa (IALA A).

●       Syvyysluvut ovat metreinä keskivedenkorkeudesta – laske aina turvaväli.

●       Majakat ja loistot auttavat yönavigaatiossa – opi tunnistamaan välkytysrytmit.

●       Käytä elektronisia karttoja, mutta pidä myös paperinen varakartta mukana.

Kun hallitset merikartan perusteet, olet valmis turvalliseen ja itsenäiseen navigointiin Suomen saaristossa ja sisävesillä. Muista päivittää karttasi säännöllisesti ja seurata navigointikirjoja ja tiedotteita väylämuutoksista. Hyvää ja turvallista purjehduskautta!

Lähteet ja lisätietoa

●       Traficom – Merikartat ja navigointi

●       IALA – International Association of Marine Aids to Navigation

●       Wikipedia – Nautical Chart

●       Navionics – Elektroniset merikartat
