Venekompassi käyttöopas: Asennus, kalibrointi ja oikea käyttö navigoinnissa

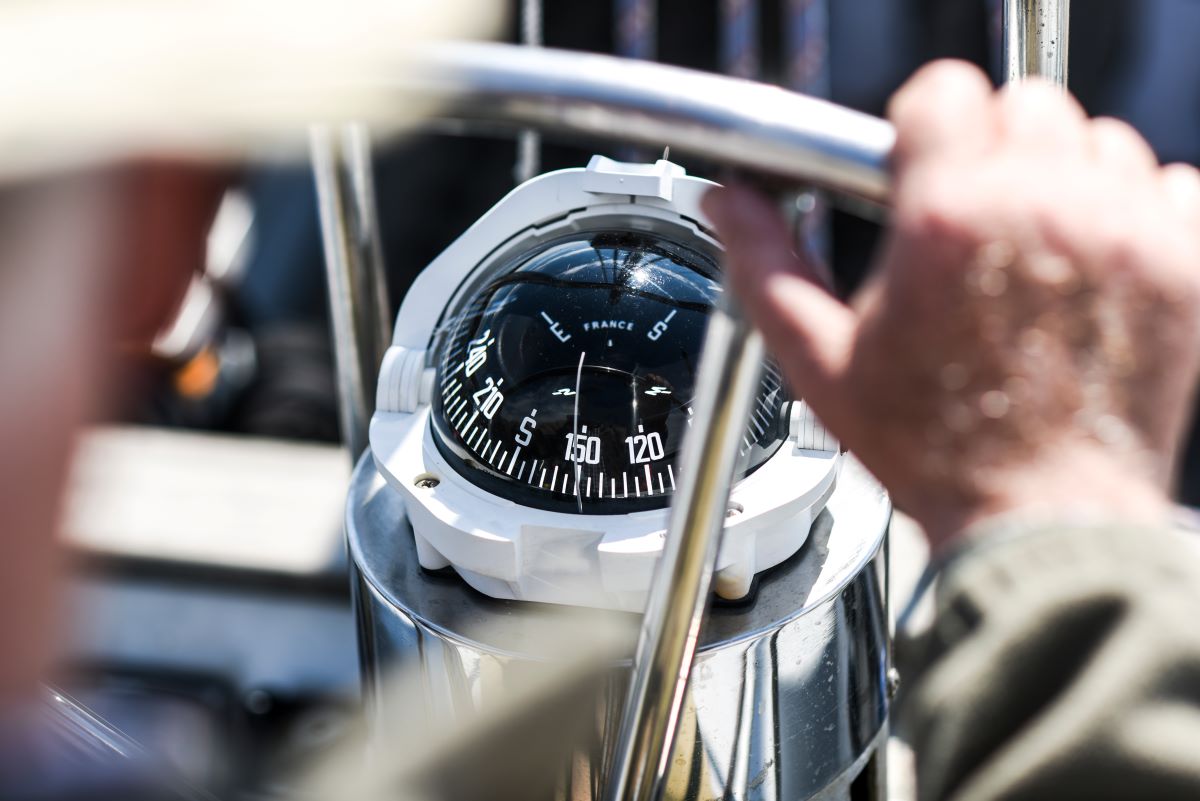

Venekompassi on veneen perusnavigointiväline, joka näyttää aluksen kulkusuunnan maan magneettikentän avulla. Tämä laite on ainoa navigointiväline veneessä, joka toimii ilman sähköä ja on täysin itsenäinen – GPS-laitteiden ja karttaplotterin rinnalla se on välttämätön varalaite ja turvallisuusväline kaikissa olosuhteissa. Suomen merialueilla, joissa sähkölaitteet voivat pettää kosteuden tai häiriöiden vuoksi, luotettava magneettinen suuntima on jokaisen veneilijän tärkein navigointityökalu.

Toiminta perustuu yksinkertaiseen fysikaaliseen periaatteeseen: magneettiset neulat tai kartiot hakeutuvat maan magneettikenttään ja osoittavat pohjoiseen. Toisin kuin GPS-pohjaiset navigointilaitteet, tämä ei tarvitse satelliittiyhteyttä, akkuja tai ulkoista virtalähdettä. Tämä tekee siitä luotettavan työkalun myös haastavissa olosuhteissa, kuten sumussa, myrskyssä tai sähkökatkon aikana.

Venekompassin toimintaperiaate ja rakenne

Toiminta perustuu maan magneettikentän hyödyntämiseen. Perinteisessä nestekompassissa magnetoitu neula tai ruusu kelluu kevyessä nesteessä (yleensä mineraaliöljy tai alkoholiseos), joka vaimentaa veneen liikkeiden aiheuttamaa heiluntaa ja pitää lukeman vakaana myös aallokossa. Ruusu on merkitty ilmansuunnilla (N, E, S, W) ja asteilla (0–360°), ja se pyörii vapaasti magnetoidun neulan mukana kohti magneettista pohjoista.

Kompassikuvun tehtävä on suojata ruusua ja nestettä auringonvalolta, kosteudelta ja mekaanisilta iskuilta. Useimmissa laadukkaissa malleissa on myös sisäänrakennettu valaistus pimeällä navigointia varten. Kompensointiruuvit mahdollistavat kalibroinnin eli poikkeamien korjaamisen.

Vaikka GPS-pohjaiset navigointilaitteet ovat nopeasti yleistyneet veneilyssä, perinteinen kompassi säilyttää asemansa kriittisenä turvallisuusvälineenä. Sähkölaitteet voivat pettää monesta syystä – akun loppuminen, kosteusvahinko tai satelliittiyhteyden häiriöt – ja tällaisissa tilanteissa hyvin kalibroitu kompassi on ainoa luotettava navigointiväline. Jokaisen veneilijän perusosaamiseen kuuluu kyky navigoida kompassin ja merikartan avulla.

Kompassityypit veneisiin

Veneilyyn sopivat mallit voidaan jakaa kolmeen päätyyppiin niiden asennustavan ja käyttötarkoituksen mukaan:

Pinnalle asennettavat mallit ovat yleisin valinta pienissä ja keskikokoisissa moottoriveneissä, koska ne ovat helppoja asentaa eikä asennuksessa tarvitse tehdä reikiä ohjauskonsoliin tai kannelle. Upotettavat versiot puolestaan ovat suositumpia purjeveneissä, joissa ohjauspaikka on tyypillisesti kansipäällinen ja hyvä näkyvyys on kriittinen.

Bulkhead-mallit ovat erityisen hyödyllisiä pitkillä matkoilla, joissa navigointi tapahtuu osittain sisätiloissa. Nämä laitteet näkyvät molemmille puolille laipiota ja tarjoavat veneen navigaattorille tarkan suuntatiedon ilman, että hänen tarvitsee kävellä kannelle.

Magneettinen poikkeama ja devikaatio – Lukemien tulkinta

Venekompassi ei osoita suoraan kohti todellista pohjoista (tosi pohjois), vaan magneettista pohjoista, joka eroaa tosipohjoiseesta alueesta riippuen. Tähän vaikuttaa kaksi keskeistä tekijää: magneettinen poikkeama (variaatio) ja devikaatio.

Magneettinen poikkeama (variaatio)

Magneettinen poikkeama tarkoittaa eroa maan todellisen pohjoisen ja magneettisen pohjoisen välillä. Poikkeama vaihtelee maantieteellisen sijainnin mukaan ja muuttuu ajan myötä hitaasti maan magneettikentän muutosten seurauksena.

Käytännössä tämä tarkoittaa, että näytettyyn magneettiseen suuntaan tulee lisätä noin 6–11 astetta, jotta saadaan todellinen suunta kartalla. Esimerkiksi jos kompassi näyttää 090° (itä), todellinen suunta on noin 096°–101°.

Magneettinen poikkeama on merkitty jokaiseen merikarttaan kompassiruusukkeena, ja sitä tulee huomioida aina, kun lasketaan reittejä kartalta navigoitavaksi. Nykyaikaiset GPS-karttaplotterit huomioivat magneettisen poikkeaman automaattisesti, mutta perinteistä suuntimaa käytettäessä veneilijän on laskettava korjaus itse.

Devikaatio (kompassivirhe)

Devikaatio tarkoittaa virhettä, jonka veneen omat metallit, sähkölaitteet ja magneettiset komponentit aiheuttavat lukemaan. Kun vene rakennetaan teräksestä, alumiinista tai kun sen lähellä on esimerkiksi moottori, polttoainesäiliö tai sähköjohdot, nämä vaikuttavat magneettiseen kenttään ja aiheuttavat devikaatiota.

Devikaatio vaihtelee veneen suunnan mukaan. Toisin kuin magneettinen poikkeama, joka on maantieteellinen vakio, devikaatio on jokaiselle veneelle yksilöllinen ja riippuu siitä, miten vene on rakennettu ja mihin suuntaan se osoittaa. Esimerkiksi vene voi osoittaa oikeaa suuntaa pohjoiseen mennessä, mutta laite voi näyttää 5° liikaa itään mennessä ja 3° liikaa länteen mennessä.

Devikaation korjaamiseksi laite tulee kalibroida, ja kalibroinnin jälkeen laaditaan devikaatiotaulukko, josta nähdään virhe eri ilmansuunnissa. Taulukko kiinnitetään laitteen tai veneen ohjauspisteen läheisyyteen, jotta navigoija voi korjata lukeman tarvittaessa.

Oikea sijoitus veneessä – Missä laite toimii parhaiten?

Sijainti veneessä vaikuttaa merkittävästi sen tarkkuuteen. Huono sijoitus voi aiheuttaa suurta devikaatiota, mikä tekee laitteesta lähes käyttökelvottoman navigointiin.

Ihanteellinen asennuspaikka

Laitteen tulisi sijaita paikassa, jossa se on:

●       Helposti luettavissa ohjauspisteestä – Sen on oltava veneen kuljettajan näköetäisyydellä ilman, että hänen tarvitsee kääntää päätään tai siirtää katsettaan pitkäksi aikaa pois reitistä.

●       Mahdollisimman kaukana metallirakenteista – Moottori, polttoainesäiliö, sähköjohdot ja radiot voivat aiheuttaa merkittävää devikaatiota.

●       Mahdollisimman kaukana sähkölaitteista – Karttaplotterit, VHF-radiot, kaikuluotaimet ja erityisesti korkeat kaiuttimet voivat häiritä toimintaa. Vähintään 30–50 cm etäisyys sähkölaitteisiin on suositeltava.

●       Vakaalla alustalla – Sen tulee olla tukevasti kiinnitetty, jotta se pysyy vakaana myös aallokoissa eikä osoita väärin veneen liikkeiden takia.

●       Suojassa suoralta auringonvalolta ja sateelta – Vaikka laite on vettä kestävä, pitkäaikainen suoran auringonvalon ja lämmön altistuminen voi vaurioittaa kupua ja nestettä.

Purjeveneissä laite sijoitetaan usein perämiespaikan eteen, joko kanteen upotettuna tai pinnalle asennettuna. Moottorienveissä se kiinnitetään tyypillisesti ohjauskonsoliin sellaiseen kohtaan, joka on suoraan kuljettajan silmien tasolla tai hieman sen alapuolella.

Häiriölähteiden välttäminen

Seuraavat laitteet ja materiaalit voivat aiheuttaa devikaatiota ja niiden läheisyyttä tulisi välttää:

●       Sähkömoottorit ja generaattorit

●       VHF-radiot ja AIS-lähettimet

●       Kaikuluotaimet ja niiden anturit

●       Magneettisilla kiinnikkeillä varustetut puhelimet ja tabletit

●       Korkeat kaiuttimet ja vahvistimet

●       Metalliset työkalut ja varusteet lähellä

●       Polttoainesäiliöt ja moottorin osat

Jos veneen rakenne tai laitteiden sijoittelu ei mahdollista ihanteellista asennuspaikkaa, devikaation voi kompensoida kalibroinnilla. Kalibrointi ei kuitenkaan poista kaikkia häiriöitä, joten sijoittelun optimointi on aina ensisijainen tavoite.

Kalibrointi ja devikaatiotaulukon laatiminen

Kalibrointi on prosessi, jossa veneen aiheuttama devikaatio mitataan ja korjataan mahdollisuuksien mukaan. Kalibrointi kannattaa tehdä aina, kun laite asennetaan uuteen veneeseen, veneen rakennetta muutetaan merkittävästi tai jos lukemat vaikuttavat epätarkoilta.

Kalibrointiprosessi vaihe vaiheelta

1. Valmistelut kalibrointia varten

Valitse rauhallinen, tuuleton päivä ja avoin vesialue, jossa ei ole muuta liikennettä. Tarvitset myös ulkoisen vertailulähteen – tämä voi olla toinen, tarkka suuntima, GPS-laite tai tunnettu maamerkki, jonka tarkka suunta on tiedossa merikartalta.

2. Käännä vene eri ilmansuuntiin

Ohjaa vene hitaasti ja tasaisesti kohti pääilmansuuntia (N, NE, E, SE, S, SW, W, NW) – yhteensä kahdeksan eri suuntaan. Jokaisessa suunnassa pysäytä vene hetkeksi ja anna laitteen asettua. Kirjaa ylös näyttämä ja vertaa sitä todelliseen suuntaan (GPS:n tai tunnetun maamerkkin mukaan).

3. Laadi devikaatiotaulukko

Kirjaa ylös erot näytetyn ja todellisen suunnan välillä. Esimerkiksi:

4. Korjaa devikaatiota kompensointiruuveilla

Useimmissa malleissa on kompensointiruuvit, joilla voidaan korjata osa devikaatiosta. Säädöt tehdään hitaasti ja varovasti, koska pienetkin muutokset vaikuttavat merkittävästi lukemiin. Kompensointiruuvien säätö kannattaa jättää ammattilaiselle, jos kokemusta ei ole.

5. Kiinnitä devikaatiotaulukko näkyville

Kalibroinnin jälkeen laadittu devikaatiotaulukko kiinnitetään laitteen tai ohjauspisteen läheisyyteen. Taulukkoa käytetään navigoinnin apuna: kun halutaan kulkea tiettyyn suuntaan, lisätään tai vähennetään devikaatio lukemaan.

Milloin kalibrointi tulee tehdä uudelleen?

Uudelleen kalibrointi tulisi tehdä, jos:

●       Veneeseen asennetaan uusia sähkölaitteita lähelle

●       Veneen rakennetta muutetaan (esim. uusi moottori tai metallinen varuste)

●       Laite vaihdetaan tai siirretään toiseen paikkaan

●       Venettä käytetään eri maantieteellisellä alueella, jossa magneettinen poikkeama on erilainen

●       Lukema vaikuttaa selvästi virheelliseltä GPS:ään tai merimerkkeihin verrattuna

Navigointi kompassin avulla – Perusperiaatteet ja käytännön vinkit

Tämä laite ei ole vain varajärjestelmä GPS:n rinnalla – se on itsenäinen navigointiväline, jonka avulla voidaan kulkea turvallisesti pitkiäkin matkoja. Perusnavigointitaidot suuntiman ja merikartan kanssa ovat jokaisen veneilijän turvallisuuden perusta.

Suunnan asettaminen

Kun halutaan navigoida tiettyyn suuntaan, ensimmäinen askel on määrittää suunta kartalta. Tämä tapahtuu mittaamalla suunta kartalta harpilla ja mittaamalla kulma kompassiruusukkeeseen. Kartalta mitattu suunta on tosi suunta, joka tulee muuttaa magneettiseksi suunnaksi ottamalla huomioon magneettinen poikkeama ja devikaatio.

Esimerkki: Halutaan purjehtia saarelta toiselle. Kartalta mitataan suunta 090° (tosi itä). Suomen rannikolla magneettinen poikkeama on +8° itään, joten vähennämme tämän: 090° - 8° = 082° (magneettinen suunta). Jos devikaatiotaulukossa lukee, että suunnassa 082° devikaatio on -3°, lisäämme tämän: 082° + 3° = 085°. Laitteella tulee siis ohjata suuntaan 085°.

Käyttö sumussa ja huonossa näkyvyydessä

Sumu on yksi vaikeimmista navigointitilanteista, koska maamerkkejä ei näy ja GPS-karttaplotteri ei kerro, mitä lähellä on. Magneettinen suuntima on tällaisissa olosuhteissa korvaamaton työkalu.

Sumussa navigoitaessa on tärkeää:

●       Pitää tiukka suunta – Pienimmätkin poikkeamat kasvavat pitkillä matkoilla merkittäviksi virheiksi.

●       Käyttää nopeutta ja aikaa etäisyyden arviointiin – Jos veneen nopeus on 10 solmua, kymmenen minuutissa kuljetaan 1,7 meripeninkulmaa (noin 3 km). Näin voidaan arvioida, milloin seuraava maamerkki tai saari pitäisi tulla näkyviin.

●       Käyttää äänimerkkejä – Sumumerkit, kuten kirkonkellot, poijut tai majakat, voivat auttaa paikantamisessa.

●       Pysyä rauhallisena ja luottaa laitteeseen – Laite on luotettava, jos se on oikein kalibroitu. Älä arvaa tai luota "tuntumaan" sumussa.

Yhdistäminen GPS-navigointiin

Nykyaikaisessa navigoinnissa perinteinen suuntima ja GPS-karttaplotteri täydentävät toisiaan. GPS-karttaplotteri näyttää tarkan sijainnin, reitin ja syvyystiedot, mutta se ei toimi ilman sähköä eikä satelliittiyhteyttä. Magneettinen suuntima puolestaan toimii aina, mutta se ei näytä sijaintia kartalla.

Paras tapa käyttää molempia on suunnitella reitti etukäteen karttaplotterilla, kirjata ylös suunnat ja etäisyydet eri kääntymapisteille, ja navigoida näiden mukaan. Jos GPS pettää, perinteisen suuntiman ja kirjattujen tietojen avulla voidaan jatkaa matkaa turvallisesti. Tämä "hybridinavigointi" yhdistää modernin teknologian mukavuuden perinteisen navigoinnin luotettavuuteen.

Huolto ja ylläpito

Laite on mekaanisesti yksinkertainen, mutta se vaatii säännöllistä huoltoa toimiakseen oikein. Huolellisesti hoidettu venekompassi voi toimia luotettavasti vuosikymmeniä.

Säännöllinen tarkastus ja puhdistus

Kupua tulee puhdistaa säännöllisesti pehmeällä, kostealla liinalla. Älä käytä liuotinta tai voimakkaita puhdistusaineita, jotka voivat vahingoittaa muovia tai merkintöjä. Tarkista samalla, että kuvussa ei ole halkeamia tai vuotoja. Jos nesteessä on ilmakuplia, ne voivat vaikuttaa tarkkuuteen, ja laite tulee huoltaa tai vaihtaa.

Nesteen tarkistaminen

Useimmat mallit ovat täytetty mineraaliöljyllä, alkoholiseoksella tai glykolilla. Neste vaimentaa ruusun heiluntaa ja pitää neulan vakaana. Jos kuvussa näkyy ilmakuplia, se voi olla merkki siitä, että laitteessa on vuoto tai että lämpötilavaihtelut ovat aiheuttaneet nesteen laajenemisen.

Pienet ilmakuplat eivät yleensä vaikuta toimintaan merkittävästi, mutta jos kupla on suuri (yli 5 mm läpimitaltaan), laite tulee huoltaa. Nesteen täyttö vaatii erikoistyökaluja, joten se kannattaa jättää ammattilaisen tehtäväksi.

Varastointi talvella

Jos vene nostetaan talveksi maihin, laite voidaan joko jättää paikalleen tai irrottaa ja säilyttää sisätiloissa. Jos se jätetään veneeseen, varmista, että se on suojattu suoralta auringonvalolta ja että veneen sisätilat pysyvät suhteellisen kuivina. Liiallinen kosteus voi aiheuttaa kondensaatiota kupun sisäpuolelle.

Jos laite irrotetaan, säilytä sitä huoneenlämmössä ja vältä jyrkiä lämpötilavaihteluita. Älä säilytä sitä metallisten esineiden tai sähkölaitteiden välittömässä läheisyydessä, sillä ne voivat vaikuttaa magnetointiin.

Venekompassin valinta – Mitä kannattaa huomioida?

Valittaessa on tärkeää huomioida veneen koko, tyyppi ja navigointitarpeet. Pieni huviveneilijä tarvitsee erilaisen mallin kuin pitkiä merimatkkoja tekevä purjeveneilijä.

Koko ja luettavuus

Ruusun halkaisija vaikuttaa siihen, kuinka helposti lukemia voidaan lukea. Pienemmät mallit (50–70 mm) sopivat pieniin moottoriveneisiin ja ovat taloudellisia, mutta niitä voi olla vaikea lukea kirkkaassa auringonvalossa tai huonossa näkyvyydessä. Suuremmat mallit (85–100 mm tai enemmän) ovat selkeämpiä ja paremmin luettavissa, mutta ne vievät enemmän tilaa ohjauskonsolista.

Asennustapa

Valitse asennustapa veneen rakenteen ja ohjaustilan mukaan:

●       Pinnalle asennettava – Helppo asentaa, ei vaadi upotusta. Sopii pieniin veneisiin ja moottoriveneisiin.

●       Upotettava – Siisti ulkonäkö, suojassa iskuilta. Vaatii konsoliin tehtävän reiän ja ammattitaitoisen asennuksen.

●       Bulkhead-malli – Luettavissa sisältä ja ulkoa. Sopii purjeveneisiin ja pitkille matkoille.

Valaistus ja yönäkyvyys

Jos veneilet pimeällä, laitteessa tulee olla toimiva valaistus. Useimmat nykyaikaiset mallit käyttävät LED-valoja, jotka kuluttavat vähän virtaa ja kestävät pitkään. Varmista, että valaistus on säädettävissä, jotta liian kirkas valo ei häikäise yöllä.

Materiaali ja kestävyys

Laadukkaat venekompassit on valmistettu UV-kestävästä muovista tai lasista, ja niiden kiinnitysmekanismit on suunniteltu kestämään veneen tärinää ja iskuja. Älä valitse halpoja kuluttajaelektroniikkakompasseja veneeseen – ne eivät yleensä kestä meriolosuhteita eivätkä anna tarkkoja lukemia.

Yhteenveto: Luotettavin navigointiväline

Venekompassi on yksinkertainen, mutta korvaamaton navigointiväline, joka toimii ilman sähköä ja satelliittiyhteyttä kaikissa olosuhteissa. Oikea sijoitus, kalibrointi ja käyttötaitojen hallitseminen ovat perusasioita, jotka jokaisen veneilijän tulisi osata.

Vaikka nykyaikaiset GPS-karttaplotterit ja navigointilaitteet tarjoavat tarkan paikannuksen ja helpon reitinsuunnittelun, perinteinen magneettinen suuntima on ainoa työkalu, joka toimii aina. GPS voi pettää akun loppuessa, kosteuden vuoksi tai satelliittihäiriöiden takia, mutta hyvin kalibroitu laite näyttää suuntaa niin kauan kuin se on kunnossa.

Käyttötaidon hallitseminen yhdessä merikartan lukutaidon kanssa on veneilijän turvallisuuden perusta. Suomen saaristossa, jossa sumu, kapeat väylät ja monimutkaiset reitit voivat haastavat navigoinnin, tämä laite on jokaisen veneilijän paras ystävä.

Lähteet ja lisätietoa

• Traficom – Veneilyturvallisuus ja navigointisäännöt
• Suomen Purjehdus ja Veneily ry – Navigointikoulutus ja veneilykurssit
• Väylävirasto – Merenkulun tiedotus ja merikartat
• Silva – Kompassien valmistaja, käyttöohjeet ja tekniset tiedot
• Plastimo – Venekompassien johtava valmistaja, asennusohjeet
