Kaikuluotaimen asennus veneeseen – Näin asennat anturin ja näytön oikein

Kaikuluotaimen asennus veneeseen onnistuu itse, kun noudattaa valmistajan ohjeita ja ymmärtää anturin sijoittelun periaatteet. Oikein asennettu kaikuluotain tarjoaa häiriöttömän kuvan pohjasta ja kaloista kaikissa nopeuksissa. Kaikuluotaimen anturin asennus on asennuksen kriittisin vaihe, sillä anturin sijainti, kulma ja kiinnitystapa vaikuttavat suoraan kuvan laatuun.

Tässä oppaassa käymme läpi kolme yleisintä asennustapaa – peräpeiliasennus, pohjanläpiasennus ja rungon sisäpuolinen asennus – sekä näytön kiinnityksen, johdotuksen ja testauksen vaihe vaiheelta. Ohjeet soveltuvat kaikkien yleisimpien merkkien, kuten Lowrance, Garmin, Raymarine ja Simrad, kaikuluotaimille.

Mitä tarvitset kaikuluotaimen asennukseen?

Ennen asennuksen aloittamista varmista, että sinulla on kaikki tarvittavat työkalut ja tarvikkeet. Huolellinen valmistelu säästää aikaa ja vähentää virheiden riskiä.

Perustyökalut kaikuluotaimen asennukseen:

●       Akkuporakone ja sopivankokoisia poranteriä (ruuvien esireikiä ja kaapelivetoja varten)

●       Ruuviavaimet ja kuusiokoloavaimet

●       Vesivaa'aten tai digitaalinen kulmamittari (anturin asennuskulman tarkistamiseen)

●       Merkkikynä ja mittanauha

●       Kuorintapihdit ja liittimet kaapelointiin

●       Tiivistemassa (polyuretaani tai silikoni) ruuvien ja reikien tiivistämiseen

Lisäksi tarvitset laitteen mukana tulevat asennustarvikkeet sekä mahdollisesti erillisen anturitelineen, jos haluat säädettävän asennuksen tai helpon irrotusmahdollisuuden.

Kaikuluotaimen anturin asennustavat

Kaikuluotaimen anturin asennus riippuu veneen materiaalista, rakenteesta ja käyttötarkoituksesta. Jokaisella asennustavalla on omat etunsa ja rajoituksensa.

Peräpeiliasennus – yleisin ja helpoin tapa

Peräpeiliasennus on suosituin kaikuluotaimen anturin asennustapa erityisesti tasaperäisissä moottoriveneissä ja alumiiniveneissä. Anturi kiinnitetään peräpeilin ulkopuolelle erillisellä telineellä, joka mahdollistaa korkeuden ja kulman säädön.

Peräpeiliasennuksen vaiheet:

1. Valitse sijainti huolella: Anturi tulee sijoittaa kohtaan, jossa veden virtaus on mahdollisimman tasaista. Vältä nousulistojen, potkurin ja moottorin läheisyyttä. Ihanteellinen sijainti on 15–30 cm potkurin sivussa ja veneen pohjalinjan alapuolella.
2. Kiinnitä asennusteline: Merkitse telineen kiinnitysreikien paikat peräpeiliin. Poraa esireiät ja levitä tiivistemassaa sekä reikiin että telineen alle. Kiinnitä teline ruuveilla tukevasti.
3. Säädä anturin korkeus: Anturin alareunan tulee olla veneen pohjalinjan kanssa samassa tasossa tai 2–5 mm sen alapuolella. Liian korkealla oleva anturi menettää kosketuksen veteen suuremmissa nopeuksissa.
4. Säädä kallistuskulma: Anturi tulee kallistaa hieman eteenpäin (noin 3–5 astetta) optimaalisen keilan suuntauksen saavuttamiseksi. Useimmissa telineissä on säätömahdollisuus.
5. Vedä kaapeli: Johda anturin kaapeli veneen sisälle vesitiiviistä läpiviennistä tai reunan yli. Suojaa kaapeli hankaukselta ja kiinnitä se siististi kulkureittinsä varrella.

Peräpeiliasennuksessa on tärkeää välttää alueita, joissa ilmakuplat tai pyörteet häiritsevät signaalia. Anturin tulee olla tasaisen veden virtauksen alueella, kaukana potkurista ja nousulistoista.

Lowrance-kaikuluotaimen anturin asennus

Lowrance-kaikuluotaimen anturin asennus noudattaa samoja perusperiaatteita kuin muiden merkkien anturit, mutta Lowrancen anturitelineet ja liittimet ovat merkkikohtaisia. Lowrancen suositut anturit, kuten TripleShot ja Active Imaging, sisältävät usein peräpeilitelineen valmiina pakkauksessa.

Lowrance-antureiden erityispiirteitä:

●       TripleShot HD yhdistää perinteisen CHIRP-luotaimen, DownScan- ja SideScan-kuvantamisen – asennus vaatii tasaisen virtauksen sivusuunnassa

●       Active Imaging 3-in-1 tarvitsee hieman enemmän tilaa ja etäisyyttä potkurista sivukaiun toimivuuden takaamiseksi

●       Live-anturit (ActiveTarget) voidaan asentaa keulaan trollingmoottorin yhteyteen tai peräpeilitelineeseen 360° pyöritysmahdollisuudella

Pohjanläpiasennus – purjeveneisiin ja puurunkoisiin veneisiin

Pohjanläpiasennus on paras vaihtoehto purjeveneisiin ja veneisiin, joissa peräpeiliasennus ei onnistu tai halutaan häiriötön kuva kaikissa olosuhteissa. Anturi asennetaan veneen pohjan läpi niin, että se on suorassa kosketuksessa veteen.

Pohjanläpiasennuksen vaiheet:

1. Valitse asennuspaikka: Ihanteellinen sijainti on kölin lähellä keskiviivalla, jossa veden virtaus on tasaista. Vältä alueita, joissa pohjan muoto aiheuttaa pyörteitä.
2. Poraa reikä: Käytä reikäsahaa tai sopivaa poranterää anturin rungon vaatiman aukon poraamiseen. Puuveneissä suositellaan messinkistä tai pronssista anturia.
3. Asenna läpivienti: Levitä runsaasti merisilikonimassaa anturin rungon ja pohjan väliin. Kiristä sisäpuolinen lukitusmutteri tasaisesti.
4. Tiivistä huolella: Pohjanläpiasennuksessa vedenpitävyys on ehdottoman kriittistä. Tarkista tiiveys ennen veneenlaskua.

Pohjanläpianturit ovat yleensä kalliimpia kuin peräpeilianturit, mutta ne tarjoavat parhaan kuvanlaadun ja luotettavuuden vaativissa olosuhteissa. Raymarinen pronssiset pohjanläpianturit ovat suosittu valinta purjeveneisiin.

Rungon sisäpuolinen asennus – lasikuituveneisiin

Sisäpuolinen asennus sopii lasikuituveneisiin, joissa ei haluta porata reikiä pohjan läpi. Anturi liimataan rungon sisäpuolelle, ja signaali kulkee lasikuidun läpi. Tämä asennustapa on helppo ja turvallinen, mutta signaali vaimenee hieman.

Sisäpuolisen asennuksen edellytykset:

●       Veneen pohjan on oltava kiinteää lasikuitua ilman kerrosrakennetta (ei sandwich-rakennetta, jossa on vaahto- tai puuydin)

●       Lasikuidun paksuus saa olla korkeintaan 3–5 mm

●       Asennuskohdassa ei saa olla ilmataskuja tai epäpuhtauksia

Asennuksen vaiheet:

1. Testaa sijainti: Ennen liimaamista testaa anturin toiminta pitämällä sitä vedellä täytetyssä muovipussissa vasten pohjaa. Näin varmistat, että signaali kulkee laminaatin läpi.
2. Puhdista ja karhenna pinta: Hio sekä anturin pinta että pohjan sisäpinta kevyesti ja puhdista asetonilla.
3. Liimaa anturi: Käytä epoksiliimaa tai valmistajan suosittelemaa asennusmassaa. Varmista, ettei liimakerrokseen jää ilmakuplia.
4. Anna kuivua: Epoksin kovettuminen kestää tyypillisesti 24 tuntia. Älä käytä kaikuluotainta ennen täydellistä kovettumista.

Huomaa, että sisäpuolinen asennus ei sovellu puuveneisiin eikä useimpiin alumiiniveneisiin – näissä tapauksissa valitse peräpeili- tai pohjanläpiasennus.

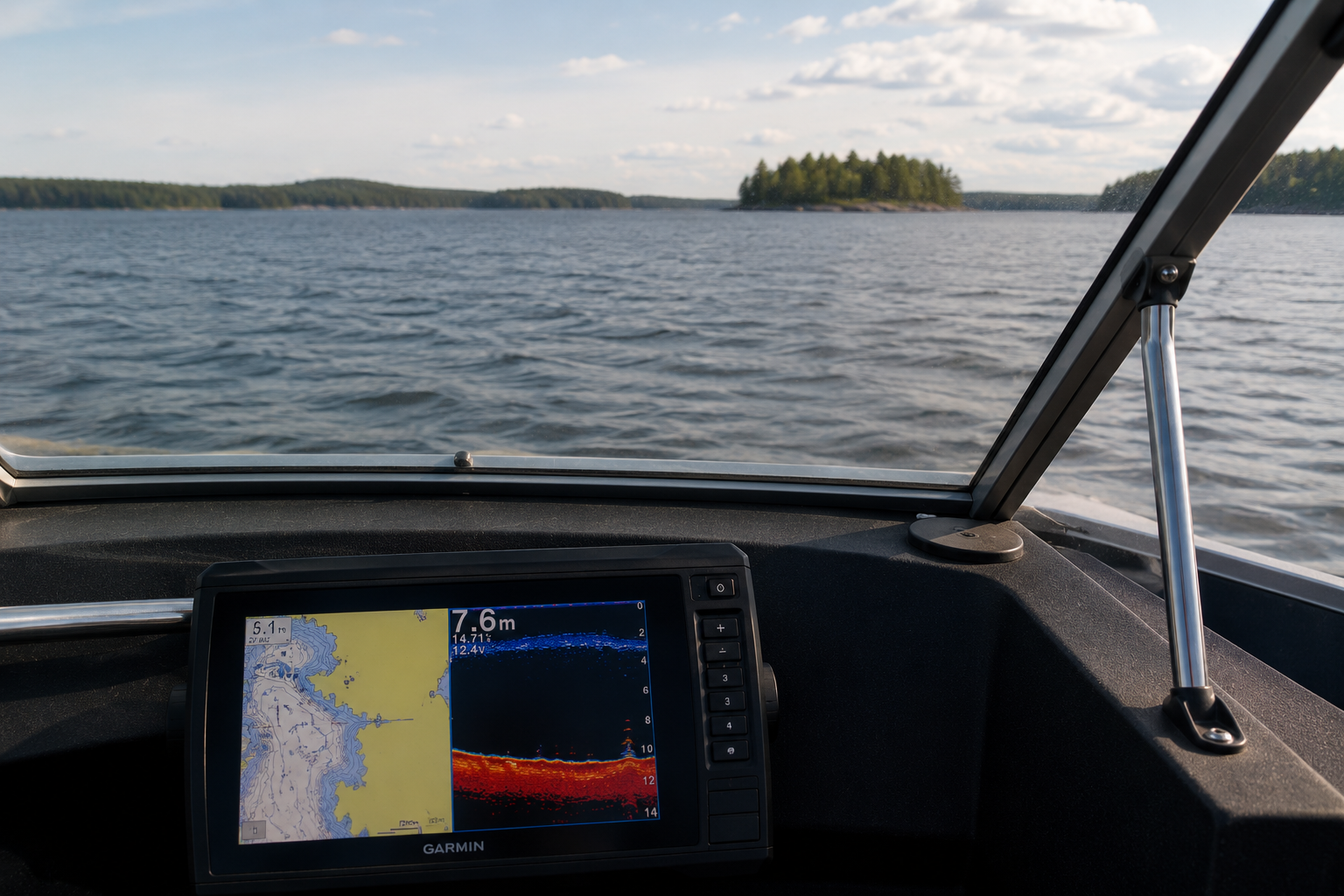

Kaikuluotaimen näytön asennus

Näytön asennuspaikka vaikuttaa merkittävästi käyttömukavuuteen. Näytön tulee olla helposti luettavissa ohjaamosta käsin, mutta samalla suojassa suoralta auringonvalolta ja roiskevedeltä.

Asennustavat: jalalla vai upotettuna?

Asennustapa	Edut	Haitat	Sopii parhaiten
Jalalla kiinnitys	Helppo irrottaa ja säätää, ei poraamista	Varkausherkempi, vie tilaa	Pienveneet, vuokraveneet
Upotusasennus	Siisti ulkonäkö, vaikeampi varastaa	Vaatii aukon leikkauksen, pysyvä	Isommat veneet, kojelautaasennukset
Gimbal-teline	Säädettävä katselukulma, irrotettava	Ulkoneva, alttiimpi kolhuille	Kalastusveneet, monipuolinen käyttö

Näytön asennuksen vaiheet

1. Valitse sijainti: Näytön tulee olla silmien korkeudella tai hieman alapuolella normaalissa ajentilanteessa. Vältä paikkoja, joissa aurinko heijastuu suoraan näyttöön.
2. Varmista kaapelivedot: Suunnittele virtakaapelin ja anturikaapelin reitit ennen kiinnitystä. Vesitiiviit läpiviennit ovat välttämättömiä, jos kaapelit kulkevat kannen tai kojelaudan läpi.
3. Kiinnitä teline: Merkitse kiinnityspisteet, poraa reiät ja kiinnitä teline ruuveilla. Tiivistä reiät vedenpitäväksi.
4. Kiinnitä näyttö: Aseta näyttö telineeseen ja lukitse paikalleen. Säädä katselukulma sopivaksi.

Johdotus ja kytkentä

Kaikuluotaimen johdotus on tärkeä vaihe, joka vaikuttaa laitteen toimintavarmuuteen ja sähköturvallisuuteen. Noudata aina valmistajan kytkentäohjeita ja käytä riittävän vahvoja kaapeleita.

Virtakytkentä

Kaikuluotain kytketään tyypillisesti veneen 12 V tasavirtalähteeseen. Suositeltava kytkentätapa on vetää virta suoraan akulta erillisen sulakkeen kautta. Tämä vähentää häiriöitä ja varmistaa tasaisen virransaannin.

Virtakytkennän periaatteet:

●       Käytä riittävän paksua kaapelia (vähintään 1,5 mm² useimmille kaikuluotaimille)

●       Asenna sulake (+) johdon alkupäähän mahdollisimman lähelle akkua

●       Yhdistä maajohto (-) suoraan akun miinusnapaan tai veneen maakiskoon

●       Vältä virran ottamista sytytyksestä – se voi aiheuttaa häiriöitä

Lisätietoa veneen sähköjärjestelmän perusteista löydät venesähkö-oppaastamme ja akkujen kytkentäohjeistamme.

Anturikaapelin reititys

Anturin kaapeli on herkkä häiriöille, joten sen reititys tulee tehdä huolella:

●       Vältä sähkömoottorien, sytytysjärjestelmän ja muiden häiriölähteiden läheisyyttä

●       Älä kierrä kaapelia tiukalle kerälle – se voi aiheuttaa häiriöitä

●       Suojaa kaapeli hankaukselta ja mekaanisilta vaurioilta

●       Älä lyhennä kaapelia, ellei se ole välttämätöntä – ylijäämä voidaan keriä siististi

NMEA 2000 -verkkokytkentä

Nykyaikaiset kaikuluotaimet ja karttaplotterit voidaan liittää veneen NMEA 2000 -tiedonsiirtoverkkoon, jolloin laitteet jakavat tietoja keskenään. Verkkokytkentä mahdollistaa esimerkiksi:

●       GPS-tietojen jakamisen usealle näytölle

●       Moottorin tietojen näyttämisen karttaplotterilla

●       Autopilotin integroinnin navigointijärjestelmään

Anturitelineet – irrotettava asennus kalastajille

Jos et halua porata reikiä peräpeiliin tai haluat siirtää kaikuluotainta helposti veneestä toiseen, irrotettava anturiteline on erinomainen ratkaisu. Nykyaikaiset anturitelineet kiinnitetään puristimella veneen laitaan tai peräpeiliin ilman työkaluja.

Anturitelineiden tyypit:

●       Laitakiinnitteinen teline: Puristuu veneen laitaan ilman poraamista. Helppo irrottaa ja siirtää. Sopii erityisesti alumiiniveneisiin ja vuokraveneisiin.

●       Nostettava hissiteline: Mahdollistaa anturin nostamisen ylös rantautuessa ja matalikoilla. Suojaa anturia kolhuilta ja helpottaa traileriajoa.

●       360° pyörivä live-anturiteline: Suunniteltu erityisesti live-kaikuluotaimille (esim. Lowrance ActiveTarget, Garmin Livescope). Mahdollistaa anturin kääntämisen eri suuntiin kalastustilanteen mukaan.

Patriot MultiFix ja LiveFix 360 ovat suosittuja vaihtoehtoja, jotka sopivat useimpiin venetyyppeihin ja antureille. Telineet mahdollistavat myös pilkkikäytön – sama anturi ja teline toimivat sekä avovesikaudella että jäällä.

Live-kaikuluotaimen asennus – reaaliaikainen näkymä kalastukseen

Live-kaikuluotaimet, kuten Lowrance ActiveTarget ja Garmin Livescope, näyttävät reaaliaikaista kuvaa kaloista ja vieheen liikkeestä. Näiden laitteiden asennus poikkeaa perinteisistä kaikuluotaimista, sillä anturin suuntaus ja sijainti ovat kriittisiä.

Live-anturin asennusvaihtoehdot:

●       Peräpeili eteenpäin: Anturi osoittaa veneen etuosaan ja näyttää, mitä edessä on. Sopii jigikalastukseen hitaalla ajolla.

●       Peräpeili alas: Perinteinen syvyyssuuntainen näkymä reaaliajassa. Erinomainen pystykalastukseen ja pilkille.

●       Keula trollingmoottorissa: Anturi kiinnitetään sähköisen trollingmoottorin varteen. Tarjoaa parhaan näkymän kalastusalueeseen ja mahdollistaa tarkan heiton oikeaan paikkaan.

Live-anturit vaativat usein erillisen akkujärjestelmän tehonsa vuoksi. Suosittelemme kytkemään ne omaan litiumakkuun häiriöttömän toiminnan takaamiseksi. Lisätietoa akkuvalinnoista löydät litiumakku vai lyijyakku -vertailustamme.

Testaus ja hienosäätö

Asennuksen jälkeen kaikuluotain tulee testata ennen varsinaista käyttöönottoa. Testaus paljastaa mahdolliset asennusvirheet ja auttaa optimoimaan asetukset.

Testauksen vaiheet

1. Tarkista kytkennät: Varmista, että kaikki liittimet ovat tukevasti paikoillaan ja virtakytkennät oikein.
2. Käynnistä laite: Tarkista, että näyttö käynnistyy normaalisti ja tunnistaa anturin.
3. Testaa vesillä: Aja veneellä eri nopeuksilla ja tarkkaile kuvaa. Häiriöt ja kuvan häviäminen tietyissä nopeuksissa viittaavat anturin sijainti- tai kulmaongelmaan.
4. Säädä anturin kulmaa: Jos kuva häiriintyy suuremmissa nopeuksissa, säädä anturin kallistusta hieman eteenpäin.
5. Optimoi asetukset: Säädä herkkyys, syvyysalue ja muut asetukset olosuhteiden mukaan.

Yleisimmät asennusvirheet ja niiden välttäminen

Kaikuluotaimen asennus voi epäonnistua monella tavalla. Tuntemalla yleisimmät virheet voit välttää ne omassa asennuksessasi.

Ongelma	Oire	Syy	Ratkaisu
Kuva häviää nopeudessa	Ei syvyyslukemaa yli 20 km/h	Anturi liian korkealla tai väärässä kulmassa	Laske anturia ja säädä kulmaa eteenpäin
Jatkuva häiriö	Kohina ja raitoja kuvassa	Anturi liian lähellä potkuria tai moottoria	Siirrä anturia kauemmaksi häiriölähteestä
Kuva vain toisella puolella	Sivukaiku näyttää vain yhteen suuntaan	Veneen runko estää keilan	Siirrä anturi lähemmäksi keskilinjaa
Epätarkka syvyyslukema	Syvyyslukema heittelee	Ilmakuplia anturin edessä	Tarkista anturin sijainti ja virtausalue

Usein kysytyt kysymykset kaikuluotaimen asennuksesta

Voiko kaikuluotaimen asentaa itse?

Kyllä, kaikuluotaimen asennus onnistuu itse perustyökaluilla ja valmistajan ohjeiden avulla. Peräpeiliasennus on helpoin toteuttaa, kun taas pohjanläpiasennus vaatii enemmän kokemusta ja huolellisuutta vedenpitävyyden varmistamiseksi.

Minne kaikuluotaimen anturi kannattaa sijoittaa?

Ihanteellinen sijainti on peräpeilissä, noin 15–30 cm potkurin sivussa, veneen pohjalinjan alapuolella. Anturin edessä tulee olla esteetön virtaus ilman nousulistoja tai muita rakenteita, jotka aiheuttaisivat pyörteitä.

Miten Lowrance-kaikuluotaimen anturi asennetaan?

Lowrance-kaikuluotaimen anturin asennus noudattaa samoja periaatteita kuin muiden merkkien anturit. Käytä Lowrancen omia asennustelineitä ja noudata pakkauksen mukana tulevia ohjeita. TripleShot- ja Active Imaging -anturit vaativat hieman enemmän tilaa sivusuunnassa sivukaiun toimivuuden vuoksi.

Voiko anturin asentaa veneen sisäpuolelle?

Kyllä, lasikuituveneissä anturi voidaan liimata rungon sisäpuolelle. Tämä vaatii umpilaminaattirakenteen (ei sandwich) ja maksimissaan 3–5 mm laminaatin paksuuden. Testaa aina toimivuus ennen pysyvää liimausta.

Miksi kaikuluotain ei näytä kuvaa ajon aikana?

Yleisin syy on anturin väärä sijainti tai kulma, jolloin ilmakuplat estävät signaalin kulun. Laske anturia hieman alemmas ja kallista sitä 3–5 astetta eteenpäin.

Tarvitseeko kaikuluotain oman sulakkeen?

Kyllä, erillinen sulake suojaa sekä laitetta että veneen sähköjärjestelmää. Käytä valmistajan suosittelemaa sulakekokoa ja asenna se mahdollisimman lähelle akkua.

Voinko käyttää samaa anturia uuden kaikuluotaimen kanssa?

Riippuu anturityypistä ja laitteesta. Saman valmistajan laitteet ovat usein keskenään yhteensopivia, mutta eri merkkien välillä yhteensopivuus on harvinaista. Tarkista aina yhteensopivuus ennen laitteen vaihtoa.

Kuinka usein anturi pitää puhdistaa?

Anturi kannattaa puhdistaa kauden alussa ja lopussa sekä aina, kun kuvanlaadussa havaitaan heikkenemistä. Poista levä ja likakerrostumat pehmeällä harjalla ja miedolla pesuaineella.

Kaikuluotaimen anturin huolto ja ylläpito

Oikein huollettu kaikuluotaimen anturi kestää vuosia ja säilyttää kuvanlaatunsa. Huolto on yksinkertaista mutta tärkeää erityisesti suolavedessä käytettäessä.

Kausihuollon toimenpiteet:

●       Kauden alussa: Tarkista anturin kiinnitys, kaapelien kunto ja liitinten korroosio. Puhdista anturin pinta ja testaa toiminta ennen vesille lähtöä.

●       Kauden aikana: Tarkista säännöllisesti, ettei anturin pintaan ole kertynyt levää tai simpukoita. Merivesikäytössä huuhtele makeavedellä jokaisen käyttökerran jälkeen.

●       Kauden lopussa: Puhdista anturi huolella, tarkista tiivistemassojen kunto ja kiristä löystyneet ruuvit. Talvisäilytyksessä varmista, ettei anturiin jää vettä jäätymään.

Anturikaapelin liittimet ovat alttiita kosteudelle ja korroosiolle. Suojaa liittimet kosteussuojalla tai vedenpitävällä teipillä, erityisesti jos ne sijaitsevat roiskevedelle alttiissa paikassa.

Tilaa kaikuluotaimet ja asennustarvikkeet Marinekaupasta

Kaikuluotaimen asennus on investointi, joka maksaa itsensä takaisin turvallisempana veneilynä ja onnistuneina kalareissuina. Oikein asennettu laite toimii luotettavasti vuodesta toiseen ja tarjoaa tarkan kuvan vedenalaisesta maailmasta.

Marinekaupan laajasta valikoimasta löydät Lowrance-kaikuluotaimet, Garmin-kaikuluotaimet ja Raymarine-kaikuluotaimet sekä kaikki asennuksessa tarvittavat tarvikkeet – anturitelineet, kaapeliläpiviennit ja kaapelit. Tutustu valikoimaamme ja tilaa!

Lähteet

●       Lowrance – Sonar and Transducer Basics

●       Garmin – Kaikuluotainten käyttöoppaat

●       Raymarine – Tekninen dokumentaatio

●       Marinekauppa – Karttaplotterin valintaopas

Vastuunrajoitus / Disclaimer

Oppaan sisältö on yleisluonteista neuvontaa eikä korvaa tuotteen valmistajan käyttö-, asennus- tai huolto-ohjeita. Marinekauppa ei vastaa oppaan perusteella tehdyistä toimenpiteistä tai niiden seurauksista. Tarkista aina tuotekohtaiset ohjeet ja käytä tarvittaessa pätevää ammattilaista.
