Maasähkö veneeseen on olennainen
lisävaruste, joka mahdollistaa veneen liittämisen sataman sähköverkkoon.
Maasähkö tarjoaa jatkuvan virransyötön veneen sähkölaitteille, lataa akut
tehokkaasti ja parantaa veneilyn mukavuutta satamassa. Oikein asennettu veneen
maasähkö takaa turvallisuuden ja estää kalliit korroosiovauriot.
Miksi maasähkö on tärkeä veneessä?
Maasähkö veneeseen tuo merkittäviä etuja
niin mukavuuden, turvallisuuden kuin taloudellisuudenkin näkökulmasta.
Satamassa vietetyn ajan mukavuus paranee huomattavasti, kun kaikki
sähkölaitteet toimivat ilman akkujen kulutusta.
Jatkuva virransyöttö mahdollistaa akkulaturien tehokkaan käytön, jolloin veneen
akut pysyvät täynnä ja valmiina seuraavalle matkalle. Generaattoreiden käyttö
vähenee merkittävästi, mikä pienentää polttoainekuluja ja vähentää melua
satamassa. Maasähkö on myös ympäristöystävällinen ratkaisu, sillä se eliminoi
generaattorien pakokaasupäästöt ja melun.
Veneen maasähkö kytkentä edellyttää
kuitenkin huolellista suunnittelua ja oikeanlaisten tarvikkeiden käyttöä.
Väärin asennettu maasähköjärjestelmä voi aiheuttaa vakavia turvallisuusriskejä
ja kalliita korroosiovaurioita veneen metalliosiin.

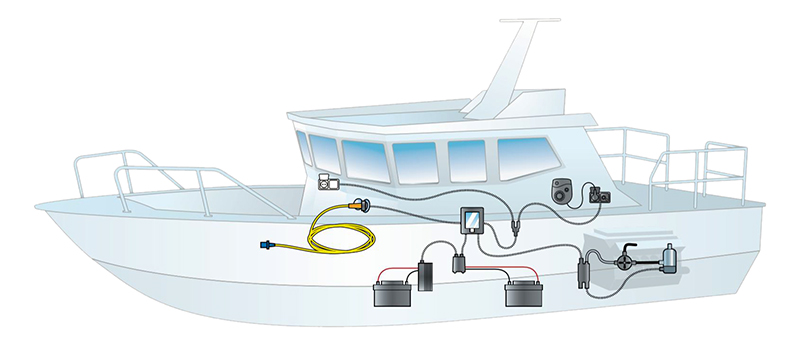

Maasähkön perusratkaisut ja komponentit
Veneen maasähköjärjestelmä koostuu
useista komponenteista, jotka takaavat turvallisen ja luotettavan sähkönsyötön.
Järjestelmän ytimessä on aina vikavirtasuoja, laadukkaat liittimet ja kaapelit
sekä mahdollinen galvaaninen erotin korroosion estämiseksi.
Vikavirtasuoja - Tärkein turvakomponentti
Vikavirtasuoja on ehdottoman välttämätön
osa veneen maasähköjärjestelmää. ISO 13297 -standardi edellyttää 30mA
vikavirtasuojaa kaikkiin veneiden maasähköasennuksiin. Vikavirtasuoja havaitsee
jo pienet vikavirrat ja katkaisee sähkönsyötön millisekunteissa, estäen
sähköiskun vaaran.
Vikavirtasuoja suojaa erityisesti
tilanteissa, joissa vikavirta kulkee veden tai veneen metalliosien kautta
maahan. Ilman vikavirtasuojaa pienikin vika sähkölaitteessa voi olla
hengenvaarallinen märässä veneympäristössä. Maasähköjärjestelmät sisältävät yleensä
valmiiksi vikavirtasuojan.
Vikavirtasuoja on veneen maasähkön
tärkein turvakomponentti, joka estää sähköiskut ja takaa turvallisen käytön
kaikissa olosuhteissa.
Liittimet ja kaapelit - Standardien mukainen valinta
Maasähkön kytkentään tarvitaan IEC 60309
-standardin mukainen CEE-liitin, joka on yleinen satamien sähköpisteissä
kaikkialla Euroopassa. Yleisin on sininen 16A 230V CEE-liitin, joka on
suojausluokaltaan IP44 (roiskesuojattu). Suurempiin veneisiin saatetaan tarvita
32A liitintä vastaavasti.
Veneen maasähkö kaapelin tulee olla
vähintään 2.5mm² poikkipinnaltaan ja valmistettu meriolosuhteisiin sopivasta
H07RN-F tai H07BQ-F kumikäärökytketystä kaapelista. Nämä kaapelit kestävät
mekaanista rasitusta, UV-säteilyä ja kosteutta paljon paremmin kuin tavalliset
jatkojohdot. Maasähkökaapelit on suunniteltu nimenomaan
venekäyttöön ja täyttävät kaikki turvallisuusstandardit.
IEC 60309 -standardin mukaiset liittimet
ovat vesitiiviitä ja ne on suunniteltu toimimaan -25°C - +40°C lämpötiloissa.
Liittimien nastat on aseteltu siten, että maadoitusnasta osuu ensimmäisenä ja
irtoaa viimeisenä, takaten turvallisen kytkennän.
Jakokeskus ja sähkölaitteiden kytkentä
Veneen sisällä tarvitaan maasähkökeskus,
joka jakaa sähkön turvallisesti eri laitteille. Jakokeskus sisältää
vikavirtasuojan, pääkytkimen ja tarvittaessa erillisiä sulakkeita eri
virtapiireille. Modernit maasähköjärjestelmät, kuten Ratio AC16, ovat
Plug & Play -tyyppisiä ja helpottavat asennusta merkittävästi.
Maasähkökeskuksesta voidaan kytkeä
suoraan akkulaturit, lämmittimet, keittiölaitteet ja
muut 230V sähkölaitteet. Pistorasiat kannattaa asentaa sopiviin kohtiin
veneessä helpottamaan eri laitteiden käyttöä.
Miten maasähkö kytketään veneeseen turvallisesti?
Veneen maasähkö kytkentä vaatii
huolellista suunnittelua ja oikeiden asennuskäytäntöjen noudattamista.
Turvallisuus on aina etusijalla, sillä väärin asennettu järjestelmä voi
aiheuttaa sähköiskun vaaran tai korroosiovaurioita.
Vaiheittainen ohje maasähkön kytkentään
1. Asenna maasähköpistorasia veneen
ulkokuoreen: Veneen kylkeen asennetaan vedenpitävä
CEE-pistorasia (16A tai 32A), johon sataman maasähkökaapeli kytketään. Maasähköpistorasiat on valmistettu
UV-stabiloidusta muovista tai ruostumattomasta teräksestä ja ne kestävät
meriolosuhteita.
2. Asenna maasähkökeskus veneen
sisälle: Maasähkökeskus sijoitetaan kuivaan paikkaan,
jossa se on suojassa roiskeilta. Keskuksen tulee sisältää 30mA vikavirtasuoja
ja pääkatkaisija. Ratio AC16 ja muut modernit järjestelmät ovat helppoja
asentaa ilman ammattisähköasentajaa.
3. Kytke kaapelointi oikein: Veneen ulkopuolelta tuleva maasähkökaapeli kytketään
maasähkökeskukseen. Kaapelissa on kolme johdinta: vaihe (ruskea), nolla
(sininen) ja suojamaa (kelta-vihreä). Johtimien kytkentä on tehtävä valmistajan
ohjeiden mukaisesti.
4. Asenna galvaaninen erotin
(suositeltava): Galvaaninen erotin asennetaan
suojamaajohdon väliin estämään korroosiovirtoja. Erotin on erityisen tärkeä
metallipotkureiden, vetolaitteen ja moottorin suojaamiseksi.
5. Testaa järjestelmä: Ennen käyttöönottoa järjestelmä tulee testata vikavirtasuojan
testinapista. Varmista myös, että kaikki kytkennät ovat tiukasti kiinni ja
ettei löysiä johtimia ole missään.
Galvaaninen erotin - Korroosiosuojauksen perusta
Galvaaninen erotin on pieni mutta tärkeä
komponentti, joka estää korroosiovauriot veneen metalliosissa. Kun vene on
kytkettynä maasähköön, sataman sähköverkon ja veneen 12V järjestelmän välille
voi syntyä pieni potentiaaliero, joka aiheuttaa korroosiovirtoja.
Nämä virrat kulkevat maasähkön
suojamaajohdon kautta veneen metalliosiin, kuten potkuriin, peräsimeen ja
moottorin metalliosiin. Pitkään jatkuessaan korroosiovirrat voivat aiheuttaa
merkittäviä vaurioita ja kalliita korjauksia.
Galvaaninen erotin koostuu kahdesta
diodista, jotka on kytketty vastakkain rinnakkain. Diodien kynnysjännite on
noin 1.4V, joka on suurempi kuin tyypillisten veneessä käytettävien metallien
potentiaaliero. Näin erotin estää pienet tasavirtavirrat kulkemasta, mutta
päästää läpi vaihtojännitteen ja virhetilanteissa suuremmat virrat, jolloin
vikavirtasuoja toimii normaalisti.
Galvaaninen erotin on välttämätön
varsinkin alumiini- ja teräsveneissä, mutta myös muoviveneissä se kannattaa
asentaa suojaamaan kalliita metallikomponentteja.
Yleisimmät virheet ja turvallisuusriskit
Maasähkön asennuksessa tehdään
valitettavan usein virheitä, jotka voivat aiheuttaa vakavia turvallisuusriskejä
tai kalliita korroosiovaurioita. Tässä yleisimmät virheet ja miten ne
vältetään.
Virhe 1: Suojamaajohdon kytkeminen 12V
miinukseen
Tämä on yleisin ja vakavin virhe. Kun maasähkön
suojamaa kytketään veneen 12V miinukseen, syntyy tehokas
"syövytyskone", joka voi tuhota potkurin, vetolaitteen ja moottorin
metallisosat nopeasti. Suojamaa tulee pitää täysin erillään 12V järjestelmästä
muoviveneissä. Teräsveneissä suojamaa kytketään veneen runkoon, mutta tällöin
galvaaninen erotin on ehdottomasti tarpeen.
Virhe 2: Liian ohut kaapeli
IEC 60309 -standardi edellyttää vähintään 2.5mm²
kaapelia 16A kytkennöissä. Liian ohut kaapeli ylikuumenee ja aiheuttaa
palovaaran. Lisäksi ohuet kaapelit eivät kestä mekaanista rasitusta
venekäytössä.
Virhe 3: Vikavirtasuojan puuttuminen
Joskus maasähköjärjestelmä rakennetaan ilman
vikavirtasuojaa, mikä on vakava turvallisuusriski. Vikavirtasuoja on pakollinen
ISO 13297 -standardin mukaan ja se voi pelastaa hengen.
Virhe 4: Väärät liittimet tai
sovittimet
Tavallisia kotitalouspistokkeita (schuko) ei tule
käyttää veneen maasähköliitäntään ilman asianmukaisia adaptereita, jotka täyttävät
turvallisuusvaatimukset. CEE-liitin on suunniteltu meriolosuhteisiin ja se on
ainoa turvallinen vaihtoehto.
Virhe 5: Jatkuva kytkentä ilman
galvaanista erotinta
Jos vene on jatkuvasti kytkettynä maasähköön ilman
galvaanista erotinta, korroosiovauriot voivat olla merkittäviä jo muutamassa
viikossa. Erityisesti suolavesissä korroosio etenee nopeasti.
Tarvittavat tarvikkeet maasähkön kytkentään
Täydellisen maasähköjärjestelmän
rakentamiseen tarvitaan useita eri komponentteja. Tässä lista välttämättömistä
tarvikkeista:
Perustarvikkeet:
●
Maasähköjärjestelmä (sisältää vikavirtasuojan
ja jakokeskuksen)
●
Maasähkökaapeli 15-25m, IEC 60309
CEE-liittimet, min. 2.5mm²
●
Maasähköpistorasia veneeseen (16A tai 32A)
●
Galvaaninen erotin 16A (vahvasti
suositeltava)
Lisätarvikkeet:
●
Akkulaturi akkujen tehokkaaseen lataamiseen
●
Invertteri 12V/230V muunnokseen tarvittaessa
●
Adapterit eri pistorasiatyyppeihin
●
Lisäpistorasiat veneen sisälle
●
Kaapelilaukku maasähkökaapelin
säilytykseen
Laadukkaat tarvikkeet maksavat
alkuinvestointina hieman enemmän, mutta ne takaavat turvallisen käytön ja
pitkän käyttöiän. Halvat komponentit voivat aiheuttaa turvallisuusriskejä ja ne
voivat rikkoutua nopeasti venekäytössä.
Mitä tulee huomioida valittaessa maasähköjärjestelmää?
Oikean maasähköjärjestelmän valinta
riippuu veneen koosta, käytettävien laitteiden tehontarpeesta ja
käyttöolosuhteista. Pieniin moottoriveneisiin riittää yleensä yksinkertainen
16A järjestelmä, kun taas suurempiin purjeveneisiin tai pitkäaikaiseen satamakäyttöön
suunnitellut veneet hyötyvät 32A järjestelmästä.
Huomioitavia tekijöitä:
●
Tehontarve: Laske yhteen kaikkien samanaikaisesti käytettävien laitteiden tehot.
16A 230V = maksimiteho 3680W, 32A = 7360W.
●
Akkulaturin teho: Suuremmat akkuparistot tarvitsevat tehokkaan laturin, mikä vaikuttaa
tarvittavaan maksimivirtaan.
●
Lämmitys ja ilmastointi: Nämä ovat suuritehoisimpia laitteita ja voivat vaatia 32A liitännän.
●
Jatkokäytön helppous: Plug & Play -järjestelmät, kuten Ratio AC16, helpottavat
järjestelmän laajentamista myöhemmin.
Galvaanisen erottimen valinnassa
kannattaa huomioida veneen runkomateriaali. Metallirunkoisten veneiden
(alumiini, teräs) kohdalla erotin on lähes pakollinen, kun taas muoviveneissä
se on vahva suositus erityisesti jos maasähköä käytetään pitkäaikaisesti.
Maasähkön huolto ja tarkastukset
Säännöllinen huolto ja tarkastukset
varmistavat maasähköjärjestelmän turvallisen toiminnan vuodesta toiseen. Kauden
alussa kannattaa tarkistaa kaikki komponentit huolellisesti.
Vuotuiset tarkastukset:
●
Testaa vikavirtasuoja testinapista
- sen tulee laueta välittömästi
●
Tarkista kaapeleiden kunto -
halkeamat, kuluneet kohdat ja liittimet
●
Puhdista CEE-liittimet ja
varmista, että ne sulkeutuvat tiiviisti
●
Tarkista galvaanisen erottimen
toiminta (jos asennettu)
●
Tarkista, että pistorasiat ovat
tiiviitä ja liitännät napakat
Kauden lopuksi maasähkökaapeli kannattaa
irrottaa, puhdistaa ja säilyttää kuivassa paikassa. Liittimet kannattaa suojata
pölykansilla tai säilyttää kaapelilaukussa. Vikavirtasuoja kannattaa testata
muutaman kerran kauden aikana varmistaakseen sen toiminnan.
Jos järjestelmässä ilmenee vikoja, kuten
vikavirtasuoja laukeaa toistuvasti ilman näkyvää syytä, kannattaa ottaa
yhteyttä ammattilaiseen. Sähköjärjestelmien vianetsintä vaatii asianmukaisia
mittareita ja osaamista.
Hanki laadukkaat maasähkötuotteet Marinekaupasta!
Marinekaupan kattavasta maasähkövalikoimasta löydät kaiken tarvittavan
turvallisen ja luotettavan maasähköjärjestelmän rakentamiseen. Tarjoamme
laadukkaita maasähköjärjestelmiä, maasähkökaapeleita ja liittimiä sekä asiantuntevaa neuvontaa.
Tutustu valikoimaamme ja tilaa tarvitsemasi tuotteet helposti
verkkokaupastamme!
Lähteet:
●
IEC
60309 - International standard for plugs, socket-outlets and couplers for
industrial purposes
●
ISO
13297 - Small craft - Electrical systems - Alternating current installations
● Victron Energy - Technical
documentation on galvanic isolators
●
Kipparilehti.fi - Sähkö ja metallit menevät, mutta
korroosio on ikuista (2023)
Vastuunrajoitus / Disclaimer
Oppaan sisältö on yleisluonteista neuvontaa
eikä korvaa tuotteen valmistajan käyttö-, asennus- tai huolto-ohjeita.
Marinekauppa ei vastaa oppaan perusteella tehdyistä toimenpiteistä tai niiden
seurauksista. Tarkista aina tuotekohtaiset ohjeet ja käytä tarvittaessa pätevää
ammattilaista.
