Mikä on karttaplotteri ja mihin sitä käytetään veneessä?

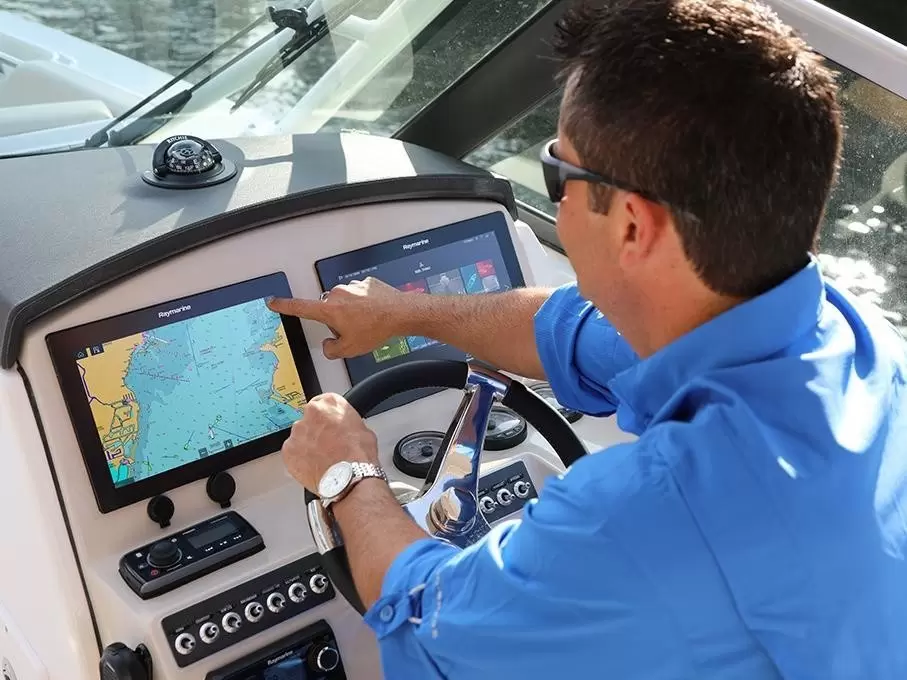

Karttaplotteri on veneen navigointilaite, joka yhdistää GPS-paikannuksen elektroniseen merikarttaan ja näyttää aluksen sijainnin reaaliajassa näytöllä. Laite mahdollistaa turvallisen navigoinnin näyttämällä veneen tarkan sijainnin, kuljetun reitin ja suunnan kohti määränpäätä. Se eroaa pelkästä GPS-laitteesta siinä, että sijaintitieto näkyy merikarttapohjalla, jossa näkyvät väylät, syvyystiedot, satamat ja muut navigoinnin kannalta kriittiset kohteet. Suomen repaleisessa saaristossa elektroninen navigointilaite on monelle veneilijälle lähes välttämätön turvallisuusvaruste, joka tekee liikkumisesta turvallisempaa ja mukavampaa kaikkina vuodenaikoina.

Miten karttaplotteri toimii käytännössä?

Laitteen toiminta perustuu GPS-satelliittipaikannukseen ja elektronisiin karttoihin. Sisäänrakennettu GPS-vastaanotin vastaanottaa signaaleja useista satelliiteista ja laskee näiden perusteella veneen tarkan sijainnin. Tämä sijaintitieto yhdistetään karttakorttiin tallennettuun merikarttadataan, jolloin näytölle piirtyy aluksen sijainti kartan päällä reaaliajassa.

Modernit laitteet päivittävät sijaintitiedon tyypillisesti 10 kertaa sekunnissa, mikä mahdollistaa tarkan navigoinnin myös kovemmissa nopeuksissa. GPS-tarkkuus on normaaliolosuhteissa noin 3–5 metriä, ja WAAS/EGNOS-korjauksella päästään jopa 1–2 metrin tarkkuuteen. Suomen saaristossa tällainen tarkkuus on riittävä turvalliseen navigointiin väylillä ja satamiin saavuttaessa.

Laitteet tarvitsevat erillisen karttakortin, joka sisältää navigointiin tarvittavat merikarttatiedot. Suosituimpia karttavaihtoehtoja ovat Navionics, C-MAP ja Garmin BlueChart. Karttakortin valintaan vaikuttaa käytettävän navigointilaitteen merkki, sillä esimerkiksi Garmin käyttää pääsääntöisesti omia karttojaan, kun taas Raymarine, Lowrance, Simrad ja B&G ovat yhteensopivia Navionics- ja C-MAP-karttojen kanssa.

Karttakortin asentaminen on yksinkertaista: kortti työnnetään laitteen muistikorttipaikaan, minkä jälkeen navigointilaite lukee karttadatan automaattisesti. Useimmat nykyaikaiset mallit käyttävät microSD-kortteja, ja vanhemmissa laitteissa voi olla tavallisen SD-kortin paikka.

Karttaplotterin perusominaisuudet ja toiminnot

Jokainen karttaplotteri sisältää tietyt perusominaisuudet, jotka tekevät navigoinnista turvallista ja mukavaa. Näytöllä näkyy veneen sijainti, kulkusuunta (COG), nopeus (SOG) ja kuljettu jälki. Lisäksi laite näyttää etäisyyden ja suunnan valittuihin reitti- ja kääntymapisteisiin sekä arvioidun saapumisajan (ETA).

Reitinsuunnittelu on yksi keskeisimmistä toiminnoista. Veneilijä voi suunnitella reitin etukäteen merkitsemällä kartalle kääntymiä, ja laite ohjaa kohti seuraavaa pistettä antamalla selkeät navigointitiedot. Kun vene lähestyy kääntymäpistettä, navigointilaite ilmoittaa siitä äänimerkillä ja siirtyy automaattisesti ohjaamaan seuraavalle etapille. Edistyneemmissä malleissa on automaattinen reitinsuunnittelu (Auto Routing), joka huomioi veneen syväyksen ja alituskorkeudet sekä hyödyntää virallisia veneilyväyliä.

Tyypillinen karttaplotteri sisältää seuraavat ominaisuudet:

• GPS-paikannus ja kuljetun jäljen tallennus (Track)
• Reittipisteiden (Waypoint) ja reittien (Route) luonti ja hallinta
• Syvyystietojen ja väylämerkintöjen näyttö kartalla
• Satamatietojen ja palveluiden hakutoiminto
• Mittaritoiminnot: nopeus, suunta, matka ja aika
• Ankkurihälytys ja MOB-toiminto (mies yli laidan)

AIS-alusliikenteen näyttö on lisävaruste, joka on erityisen hyödyllinen vilkkailla vesialueilla ja huonossa näkyvyydessä. AIS-vastaanottimen avulla näytölle piirtyvät lähialueen alukset, niiden kulkusuunta ja nopeus, mikä parantaa tilannekuvaa merkittävästi.

Monitoiminäyttö laajentaa käyttömahdollisuuksia

Monet nykyaikaiset karttaplotterit ovat monitoiminäyttöjä (MFD, Multi-Function Display), joissa navigointitoiminnot voidaan yhdistää muihin veneen järjestelmiin. NMEA 2000 -verkkoprotokolla mahdollistaa eri laitteiden liittämisen samaan järjestelmään, jolloin yhdeltä näytöltä voidaan hallita karttaa, kaikuluotainta, autopilottia, moottoritietoja ja jopa viihdejärjestelmää.

Suosittu yhdistelmä on karttaplotteri ja kaikuluotain samassa laitteessa. Tällöin näytön voi jakaa esimerkiksi niin, että vasemmalla puolella näkyy merikartta ja oikealla kaikuluotainkuva. Tämä on erityisen hyödyllistä kalastajille, jotka haluavat seurata samanaikaisesti sekä sijaintiaan kartalla että vedenalaista maailmaa. Raymarinen, Garminin, Lowrancen ja Simradin valikoimista löytyy laaja valikoima yhdistelmälaitteita eri käyttötarkoituksiin ja budjettiluokkiin.

Verkotettavuus avaa myös mahdollisuuden ohjata autopilottia suoraan navigointilaitteen näytöltä. Kun laite ja autopilotti on kytketty samaan verkkoon, voit aktivoida reitin ja antaa autopilotin ohjata veneen automaattisesti kääntymäpisteeltä toiselle. Tämä vapauttaa kädet muuhun ja tekee pitkistä matkoista mukavampia.

Plotteri on useimmille se veneen tärkein elektroninen laite ja koko järjestelmän sydän. Siksi sen valintaan kannattaa perehtyä. Karttaplotteri on nykyään sikäli harhaanjohtava termi, että useimmat markkinoilla olevat plotterit ovat itse asiassa monitoiminäyttöjä, joihin saa yhdistettyä kaikenlaisia toimintoja.

Karttaplotteri vai älypuhelin – kumpi sopii veneilyyn?

Mobiilisovellukset kuten Navionics Boating, Loisto ja Savvy Navvy ovat tuoneet elektronisen navigoinnin jokaisen veneilijän ulottuville älypuhelimen kautta. Puhelinsovellukset ovat edullisia, helppokäyttöisiä ja aina mukana – mutta niillä on selviä rajoituksia verrattuna kiinteään navigointilaitteeseen.

Kiinteän navigointilaitteen suurin etu on luotettavuus. Laitteet on suunniteltu kestämään meriveden roiskeita, suoraa auringonvaloa, lämpötilavaihteluja ja jatkuvaa käyttöä veneilykaudesta toiseen. Näytön kirkkaus on tyypillisesti 2–3 kertaa parempi kuin tavallisessa älypuhelimessa, mikä tekee lukemisesta helppoa kirkkaassakin auringonpaisteessa ja polarisoiduilla aurinkolaseilla.

Toinen merkittävä etu on, että kiinteä navigointilaite saa virtansa veneen sähköjärjestelmästä. Puhelimen akku voi loppua kriittisellä hetkellä, kun taas karttaplotteri toimii niin kauan kuin veneessä on virtaa. Lisäksi puhelinta tarvitaan usein muuhunkin – hätäpuheluihin ja yhteydenpitoon – joten sen varaaminen pelkästään navigointiin ei aina ole järkevää.

Puhelinsovellukset sopivat hyvin varanavigointijärjestelmäksi tai satunnaiseen päiväveneilyyn tutuilla vesillä. Pidemmille matkoille, tuntemattomille vesialueille ja ammattimaisempaan veneilyyn kiinteä navigointilaite on selvästi turvallisempi ja käytännöllisempi valinta.

Kännykkä on hyvä varanavigointijärjestelmä, mutta ei korvaa kiinteää karttaplotteria. Näytön kirkkaus, vedenkestävyys ja verkotettavuus muihin laitteisiin tekevät siitä ylivoimaisen erityisesti pitkillä matkoilla ja tuntemattomilla vesillä.

Miten valitsen oikean karttaplotterin veneeseeni?

Navigointilaitteen valinnassa tärkeimmät kriteerit ovat näytön koko, käyttötarkoitus, laajennettavuus ja budjetti. Näytön kokoa miettiessä kannattaa huomioida, että liian pieni laite tekee kartanluvusta hankalaa erityisesti auringonpaisteessa, mutta liian suuri voi olla tiellä ahtaassa ohjaamossa tai estää näkyvyyttä.

Näyttökoon valinnassa voi noudattaa seuraavia suosituksia:

• 5–7 tuumaa: Pienveneet, vesijetit, jollaveneily, varanavigaattori
• 9 tuumaa: Yleisin valinta päiväveneisiin ja kalastusveneisiin – hyvä kompromissi koon ja käytettävyyden välillä
• 12–16 tuumaa: Suuremmat moottoriveneet, purjeveneet ja ammattikäyttö

Käyttötarkoitus vaikuttaa oleellisesti mallin valintaan. Kalastajat hyötyvät yhdistelmälaitteesta, jossa on sekä navigointitoiminnot että kaikuluotain – näin näet sekä sijaintisi kartalla että vedenalaisen maailman samalta näytöltä. Purjehtijat puolestaan arvostavat purjehdustietoja näyttäviä malleja, kuten B&G:n laitteita, joissa on integroituna tuulikulma, VMG ja muut purjehduksessa tärkeät tiedot. Matkaveneilijöille tärkeintä on hyvä karttatuki ja mahdollisuus liittää autopilotti järjestelmään.

Verkotettavuus on tärkeä ominaisuus, jos suunnittelet järjestelmän laajentamista myöhemmin. NMEA 2000 -yhteensopiva laite mahdollistaa autopilotin, VHF-radion, tuulilaitteiden, tutkien ja muiden laitteiden liittämisen samaan verkkoon. Stand-alone-laitteet puolestaan sopivat niille, jotka haluavat yksinkertaisen ja edullisen perusratkaisun.

Käyttövinkit aloittelijalle

Uuden karttaplotterin käyttöönotto kannattaa aloittaa tutustumalla laitteeseen rauhassa kotona tai satamassa ennen vesille lähtöä. Useimmissa navigointilaitteissa on sisäänrakennettuja opetusohjelmia, pikaoppaita ja simulaattoritiloja, joiden avulla perustoiminnot oppii nopeasti ilman, että veneen tarvitsee olla liikkeessä.

Tässä kuusi tärkeintä käyttövinkkiä aloittelevalle käyttäjälle:

1. Merkitse kotisatama ja tärkeät paikat reittipisteiksi. Kun usein käyttämäsi sijainnit on tallennettu, navigointi niiden välillä on nopeaa ja helppoa. Voit myös ryhmitellä reittipisteitä kansioihin, esimerkiksi "Kotivedet", "Kalastuspaikat" tai "Vierailut".

2. Tallenna aina kuljettu jälki. Track-toiminto tallentaa kuljetun reitin automaattisesti laitteen muistiin. Jäljen avulla voit palata turvallisesti samaa reittiä takaisin, vaikka näkyvyys heikkenisi sumun tai pimeyden takia.

3. Tarkista kartan päivitystilanne säännöllisesti. Navionics- ja muut karttavalmistajat päivittävät karttoja jatkuvasti, ja ajantasainen kartta on turvallisuuden perusta. Väylät, satamat ja syvyystiedot voivat muuttua vuosien aikana.

4. Älä luota sokeasti automaattiseen reititykseen. Automaattinen reitinsuunnittelu on hyvä apuväline, mutta lopullinen reitti kannattaa aina tarkistaa itse. Suomen karikoisilla vesillä algoritmi ei aina huomioi kaikkia erityispiirteitä.

5. Pidä paperikartta ja kompassi mukana. Elektroniikka voi pettää yllättäen esimerkiksi salamaniskun tai sähkövian vuoksi. Paperikartta ja kompassi ovat edelleen tärkeitä varusteita jokaisessa veneessä.

6. Harjoittele hätätoimintoja etukäteen. MOB-toiminnon (Man Overboard) käyttö kannattaa harjoitella ennen kuin sitä oikeasti tarvitaan. Useimmissa laitteissa on MOB-pikapainike, joka tallentaa sijainnin välittömästi.

Ylläpito ja päivitykset

Karttaplotteri vaatii vain vähän huoltoa, mutta säännöllinen ylläpito pidentää laitteen käyttöikää ja varmistaa luotettavan toiminnan. Näyttö kannattaa pyyhkiä pehmeällä mikrokuituliinalla ja makealla vedellä jokaisen käyttökerran jälkeen, erityisesti suolaisilla vesillä liikuttaessa. Älä käytä alkoholipohjaisia puhdistusaineita, sillä ne voivat vaurioittaa näytön pinnoitetta.

Karttapäivitykset kannattaa tehdä vähintään kerran vuodessa ennen veneilykauden alkua. Useimmat karttavalmistajat tarjoavat vuosittaisen päivitysoikeuden, joka sisältää uusimmat väylämuutokset, syvyystiedot ja satamatiedot. Navionics-kartat voi päivittää Chart Installer -ohjelmalla tietokoneella tai ActiveCaptain-sovelluksen kautta mobiililaitteella.

Myös ohjelmistopäivitykset on syytä pitää ajan tasalla. Valmistajat julkaisevat säännöllisesti päivityksiä, jotka parantavat suorituskykyä, korjaavat ohjelmistovirheitä ja lisäävät uusia ominaisuuksia. Päivitysohjeet löytyvät valmistajan verkkosivuilta tai laitteen mukana toimitetusta ohjekirjasta.

Usein kysytyt kysymykset karttaplotterista

Tarvitseeko karttaplotteri internetyhteyttä toimiakseen?

Ei tarvitse. Laite toimii GPS-satelliittien ja laitteeseen asennetun karttakortin avulla täysin itsenäisesti ilman verkkoyhteyttä. Internet-yhteys on hyödyllinen ainoastaan karttapäivityksiä ja sääpalveluja varten.

Mikä on karttaplotterin ja kaikuluotaimen ero?

Karttaplotteri näyttää veneen sijainnin merikartalla GPS:n avulla, kun taas kaikuluotain käyttää ääniaaltojen heijastumista näyttääkseen, mitä veneen alla on. Monet yhdistelmälaitteet sisältävät molemmat toiminnot samassa laitteessa.

Voiko laitetta käyttää ilman karttakorttia?

Teknisesti kyllä, mutta käytännön hyöty on olematon. Ilman karttakorttia laite näyttää vain veneen sijainnin tyhjällä taustalla, eikä merikarttadataa ole saatavilla. Osa laitteista sisältää sisäänrakennetun peruskartan, mutta se on yleensä liian karkeaa tarkkaan navigointiin.

Kuinka pitkään karttaplotteri kestää käytössä?

Laadukkaiden laitteiden käyttöikä on tyypillisesti 8–15 vuotta. Elektroniikan vanheneminen ja karttapäivitysten loppuminen ovat yleensä syitä laitteen vaihtoon ennen kuin se varsinaisesti hajoaa.

Paljonko karttaplotteri maksaa?

Yksinkertaisen laitteen saa noin 300–500 eurolla. Keskitason yhdistelmälaitteet kaikuluotaimella maksavat 600–1500 euroa, ja huipputason mallit voivat ylittää 3000 euroa. Lisäksi karttakortti maksaa tyypillisesti 100–250 euroa.

Mikä merkki on paras?

Ei ole yhtä "parasta" merkkiä – valinta riippuu käyttötarkoituksesta ja mieltymyksistä. Garmin tunnetaan helppokäyttöisyydestä, Lowrance ja Simrad ovat kalastajien suosiossa, B&G on purjehtijoiden valinta ja Raymarine tarjoaa monipuolisia vaihtoehtoja kaikkeen käyttöön.

Karttaplotterit Marinekaupasta

Karttaplotteri on nykyajan veneilijän tärkein navigointilaite, joka yhdistää GPS-paikannuksen elektroniseen merikarttaan. Se parantaa merkittävästi navigoinnin turvallisuutta ja mukavuutta erityisesti Suomen karikoisissa vesissä. Vaikka puhelinsovellukset tarjoavat edullisen vaihtoehdon satunnaiseen käyttöön, kiinteä navigointilaite on ylivoimainen luotettavuudessa, näytön laadussa ja laajennettavuudessa pitkillä matkoilla ja vaativissa olosuhteissa.

Marinekaupan laajasta valikoimasta löydät karttaplotterit johtavilta valmistajilta: Raymarine, Garmin, Lowrance, Simrad, B&G ja Humminbird. Valikoimassa on sekä pelkkiä navigointilaitteita stand-alone-käyttöön että yhdistelmälaitteita, joissa on mukana kaikuluotain. Muista hankkia sopiva karttakortti, joka kattaa tarvitsemasi vesialueet – Suomen merialueille suosituin valinta on Navionics EU644L!
